Chapitre 11
► ÉVOLUTION DE LA DIFFÉRENCE DE PRESSION
Le tableau 11.20 résume les pressions affichées sur le régulateur de pression et
la pression moyenne obtenue dans chaque expérience.
Tableau 1120. Rappel des pressions moyennes obtenues dans chaque série d’expériences à pression constante avec le filtre monté avec 3 plateaux (2 gâteaux) pour la
filtration d’une suspension aqueuse de carbonate de calcium 1 %.
N° d’expérience
1
2
3
4
Pression affichée (bar)
0,2
0,3
0,5
0,7
Pression obtenue (bar)
0,205
0,316
0,492
0,561
Ce tableau montre que la pression réelle est voisine de celle affichée (à moins
de ± 2 % près) pour les expériences 1, 2 et 3 (- 4 %). Par contre, la consigne n’a
jamais été atteinte pour l’expérience 4 qui se déroule en réalité à débit constant (cf
tableau 11.19).
► ÉVOLUTION DU DÉBIT VOLUMIQUE
0 100 200 300 400 500 600 700 800 900 1000 1100 1200 1300
Temps (s)

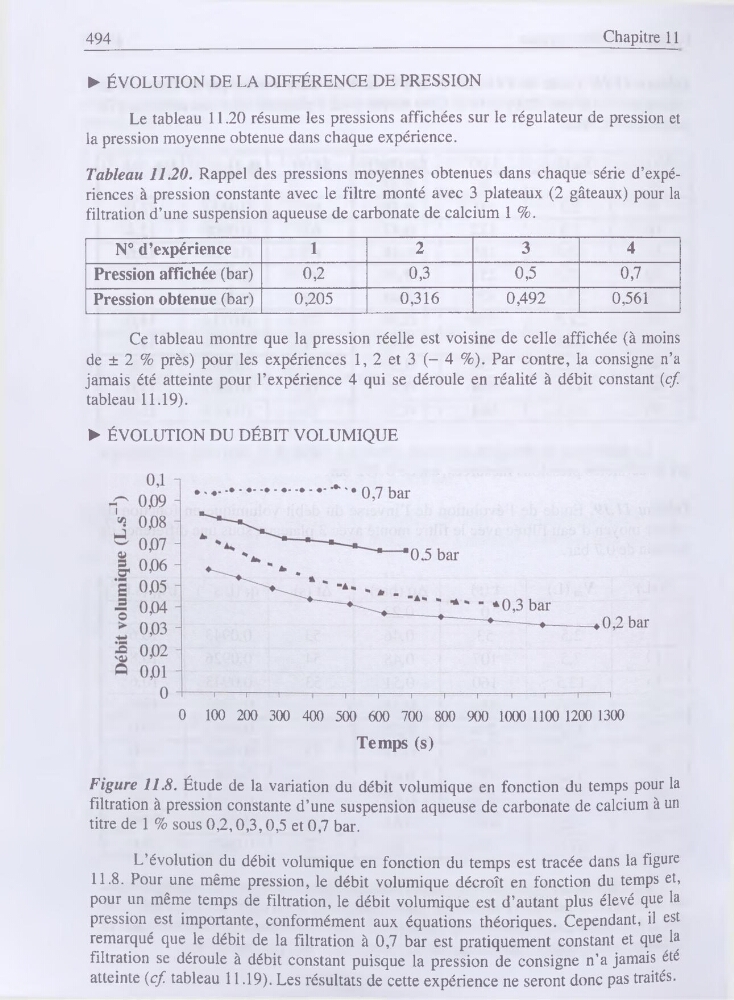

Figure 11.8. Étude de la variation du débit volumique en fonction du temps pour la
filtration à pression constante d’une suspension aqueuse de carbonate de calcium à un
titre de 1 % sous 0,2,0,3,0,5 et 0,7 bar.
L’évolution du débit volumique en fonction du temps est tracée dans la figure
11.8. Pour une même pression, le débit volumique décroît en fonction du temps et,
pour un même temps de filtration, le débit volumique est d’autant plus élevé que la
pression est importante, conformément aux équations théoriques. Cependant, il est
remarqué que le débit de la filtration à 0,7 bar est pratiquement constant et que la
filtration se déroule à débit constant puisque la pression de consigne n’a jamais été
atteinte (cf. tableau 11.19). Les résultats de cette expérience ne seront donc pas traités.
