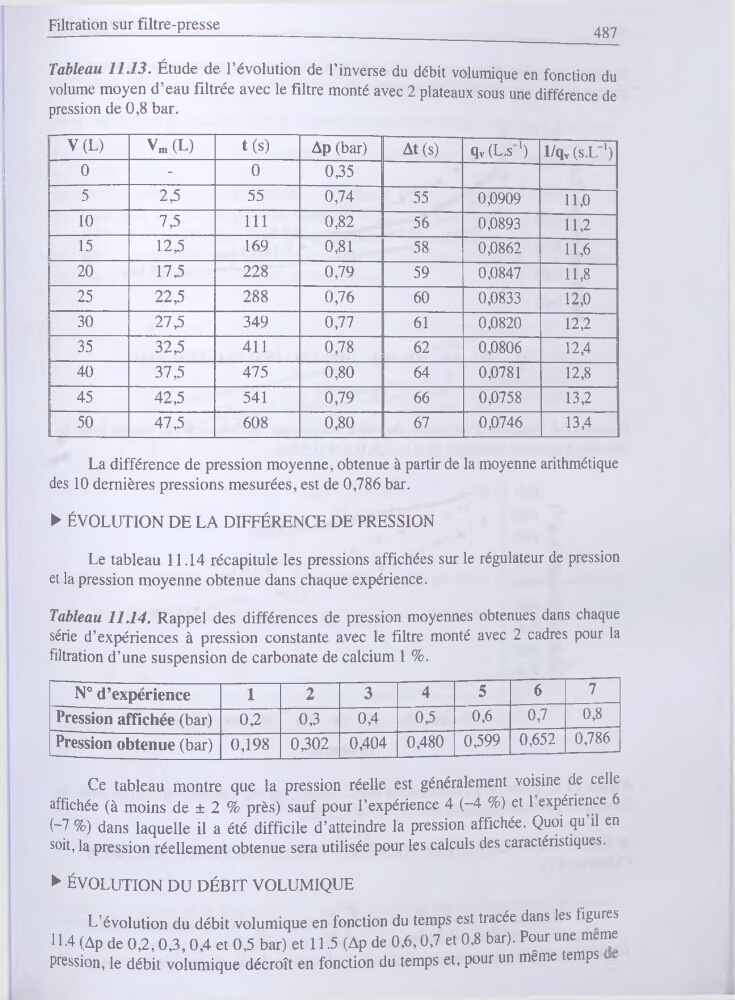

Filtration sur filtre-presse
487
Tableau 11.13. Étude de l’évolution de l’inverse du débit volumique en fonction du
volume moyen d’eau filtrée avec le filtre monté avec 2 plateaux sous une différence de
pression de 0,8 bar.
V(L)
Vm (L)
t(s)
Ap (bar)
At(s)
qv (L.s4) l/qv (s.L ‘)
0
-
0
0,35
5
2,5
55
0,74
55
0,0909
11,0
10
7,5
111
0,82
56
0,0893
11,2
15
12,5
169
0,81
58
0,0862
11,6
20
17,5
228
0,79
59
0,0847
11,8
25
22,5
288
0,76
60
0,0833
12,0
30
27,5
349
0,77
61
0,0820
12,2
35
32,5
411
0,78
62
0,0806
12,4
40
37,5
475
0,80
64
0,0781
12,8
45
42,5
541
0,79
66
0,0758
13,2
50
47,5
608
0,80
67
0,0746
13,4
La différence de pression moyenne, obtenue à partir de la moyenne arithmétique
des 10 dernières pressions mesurées, est de 0,786 bar.
► ÉVOLUTION DE LA DIFFÉRENCE DE PRESSION
Le tableau 11.14 récapitule les pressions affichées sur le régulateur de pression
et la pression moyenne obtenue dans chaque expérience.
Tableau 11.14. Rappel des différences de pression moyennes obtenues dans chaque
série d’expériences à pression constante avec le filtre monté avec 2 cadres pour la
filtration d’une suspension de carbonate de calcium 1 %.
N° d’expérience
1
2
3
4
5
6
7
Pression affichée (bar)
0,2
0,3
0,4
0,5
0,6
0,7
0,8
Pression obtenue (bar) 0,198 0,302 0,404 0,480 0,599 0,652 0,786
Ce tableau montre que la pression réelle est généralement voisine de celle
affichée (à moins de ± 2 % près) sauf pour l’expérience 4 (-4 %) et 1 expérience 6
(~7 %) dans laquelle il a été difficile d’atteindre la pression affichée. Quoi qu il en
soit, la pression réellement obtenue sera utilisée pour les calculs des caractéristiques.
► ÉVOLUTION DU DÉBIT VOLUMIQUE
L’évolution du débit volumique en fonction du temps est tracée dans les figures
11.4 (Ap de 0,2,0,3, 0,4 et 0,5 bar) et 11.5 (Ap de 0,6,0,7 et 0,8 bar). Pour une meme
pression, le débit volumique décroît en fonction du temps et, pour un même temps
