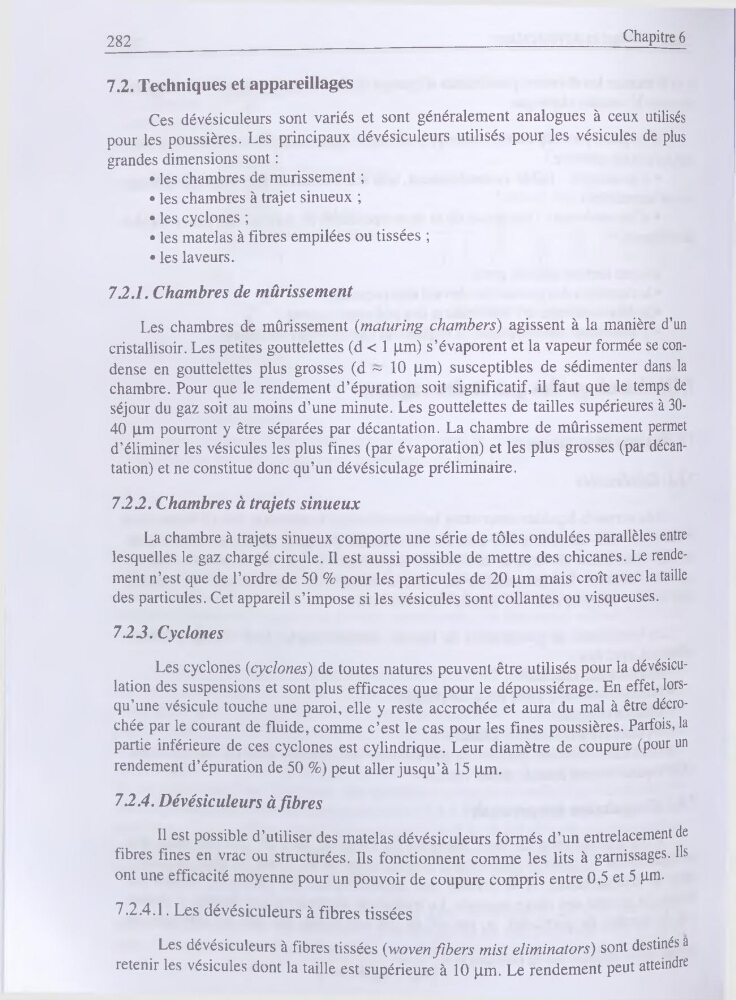

282
Chapitre 6
7.2. Techniques et appareillages
Ces dévésiculeurs sont variés et sont généralement analogues à ceux utilisés
pour les poussières. Les principaux dévésiculeurs utilisés pour les vésicules de plus
grandes dimensions sont :
• les chambres de mûrissement ;
• les chambres à trajet sinueux ;
• les cyclones ;
• les matelas à fibres empilées ou tissées ;
• les laveurs.
72.1. Chambres de mûrissement
Les chambres de mûrissement (maturing chambers) agissent à la manière d’un
cristallisoir. Les petites gouttelettes (d < 1 pm) s’évaporent et la vapeur formée se condense en gouttelettes plus grosses (d ~ 10 pm) susceptibles de sédimenter dans la
chambre. Pour que le rendement d’épuration soit significatif, il faut que le temps de
séjour du gaz soit au moins d’une minute. Les gouttelettes de tailles supérieures à 3040 pm pourront y être séparées par décantation. La chambre de mûrissement permet
d’éliminer les vésicules les plus fines (par évaporation) et les plus grosses (par décantation) et ne constitue donc qu’un dévésiculage préliminaire.
7.22. Chambres à trajets sinueux
La chambre à trajets sinueux comporte une série de tôles ondulées parallèles entre
lesquelles le gaz chargé circule. Il est aussi possible de mettre des chicanes. Le rendement n’est que de l’ordre de 50 % pour les particules de 20 pm mais croît avec la taille
des particules. Cet appareil s’impose si les vésicules sont collantes ou visqueuses.
7.23. Cyclones
Les cyclones (cyclones) de toutes natures peuvent être utilisés pour la dévésiculation des suspensions et sont plus efficaces que pour le dépoussiérage. En effet, lorsqu’une vésicule touche une paroi, elle y reste accrochée et aura du mal à être décrochée par le courant de fluide, comme c’est le cas pour les fines poussières. Parfois, la
partie inférieure de ces cyclones est cylindrique. Leur diamètre de coupure (pour un
rendement d’épuration de 50 %) peut aller jusqu’à 15 pm.
72.4. Dévésiculeurs à fibres
11 est possible d’utiliser des matelas dévésiculeurs formés d’un entrelacement de
fibres fines en vrac ou structurées. Ils fonctionnent comme les lits à garnissages. Ils
ont une efficacité moyenne pour un pouvoir de coupure compris entre 0,5 et 5 pm.
7.2.4.1. Les dévésiculeurs à fibres tissées
Les dévésiculeurs à fibres tissées (woven fibers mist elirninators) sont destinés a
retenir les vésicules dont la taille est supérieure à 10 pm. Le rendement peut atteindre
