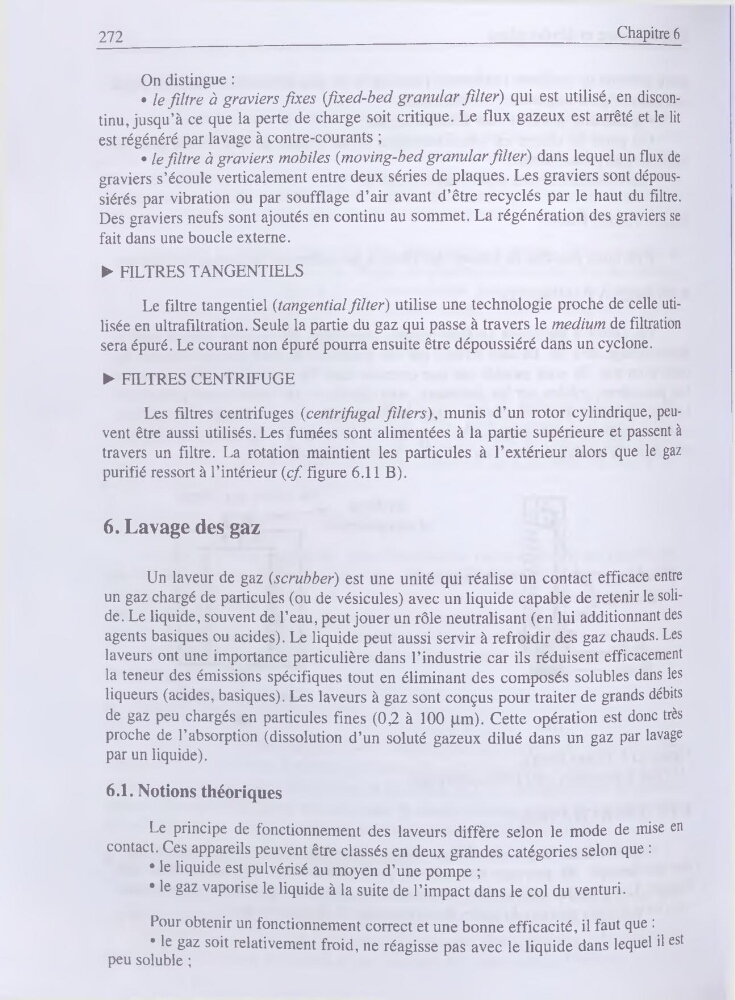

272
Chapitre 6
On distingue :
• le filtre à graviers fixes fixed-bed granular filter) qui est utilisé, en discontinu, jusqu’à ce que la perte de charge soit critique. Le flux gazeux est arrêté et le lit
est régénéré par lavage à contre-courants ;
• le filtre à graviers mobiles (moving-bed granular filter) dans lequel un flux de
graviers s’écoule verticalement entre deux séries de plaques. Les graviers sont dépoussiérés par vibration ou par soufflage d’air avant d’être recyclés par le haut du filtre.
Des graviers neufs sont ajoutés en continu au sommet. La régénération des graviers se
fait dans une boucle externe.
► FILTRES TANGENTIELS
Le filtre tangentiel (tangential filter) utilise une technologie proche de celle utilisée en ultrafiltration. Seule la partie du gaz qui passe à travers le medium de filtration
sera épuré. Le courant non épuré pourra ensuite être dépoussiéré dans un cyclone.
► FILTRES CENTRIFUGE
Les filtres centrifuges (centrifugal filters), munis d’un rotor cylindrique, peuvent être aussi utilisés. Les fumées sont alimentées à la partie supérieure et passent à
travers un filtre. La rotation maintient les particules à l’extérieur alors que le gaz
purifié ressort à l’intérieur (c/ figure 6.11 B).
6. Lavage des gaz
Un laveur de gaz (scrubber) est une unité qui réalise un contact efficace entre
un gaz chargé de particules (ou de vésicules) avec un liquide capable de retenir le solide. Le liquide, souvent de l’eau, peut jouer un rôle neutralisant (en lui additionnant des
agents basiques ou acides). Le liquide peut aussi servir à refroidir des gaz chauds. Les
laveurs ont une importance particulière dans l’industrie car ils réduisent efficacement
la teneur des émissions spécifiques tout en éliminant des composés solubles dans les
liqueurs (acides, basiques). Les laveurs à gaz sont conçus pour traiter de grands débits
de gaz peu chargés en particules fines (0,2 à 100 pm). Cette opération est donc très
proche de l’absorption (dissolution d’un soluté gazeux dilué dans un gaz par lavage
par un liquide).
6.1. Notions théoriques
Le principe de fonctionnement des laveurs diffère selon le mode de mise en
contact. Ces appareils peuvent être classés en deux grandes catégories selon que :
• le liquide est pulvérisé au moyen d’une pompe ;
• le gaz vaporise le liquide à la suite de l’impact dans le col du venturi.
Pour obtenir un fonctionnement correct et une bonne efficacité, il faut que :
• le gaz soit relativement froid, ne réagisse pas avec le liquide dans lequel il est
peu soluble ;
