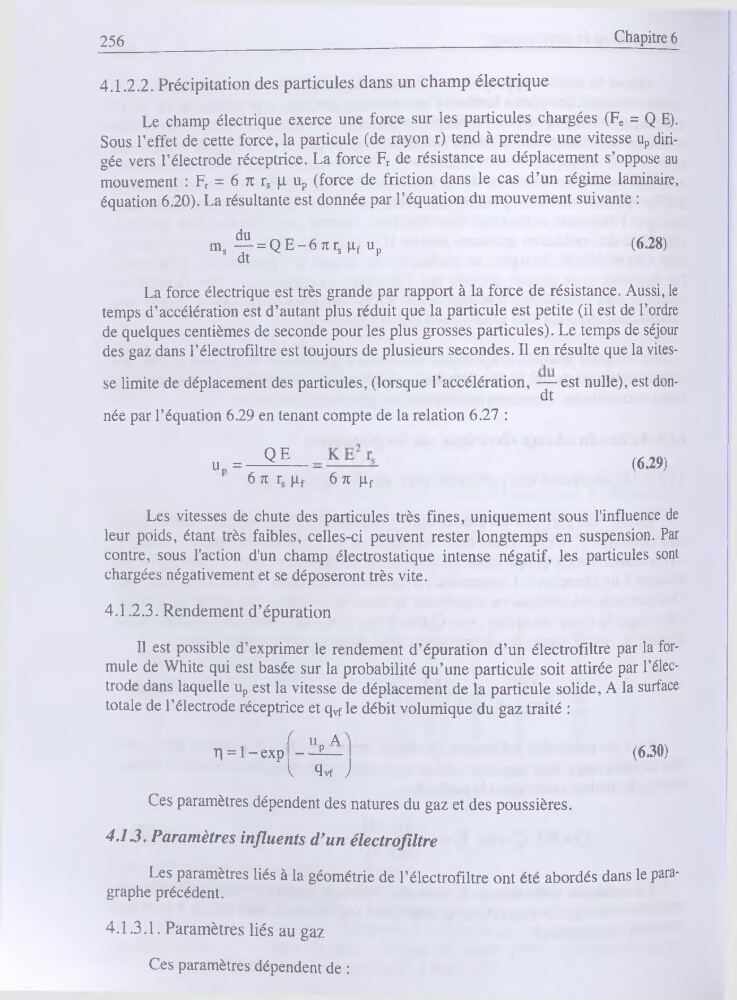

256
Chapitre 6
4.1.2.2. Précipitation des particules dans un champ électrique
Le champ électrique exerce une force sur les particules chargées (Fe = Q E).
Sous l’effet de cette force, la particule (de rayon r) tend à prendre une vitesse up dirigée vers l’électrode réceptrice. La force Fr de résistance au déplacement s’oppose au
mouvement : Fr = 6 tc rs p up (force de friction dans le cas d’un régime laminaire,
équation 6.20). La résultante est donnée par l’équation du mouvement suivante :
ms-^- = Q E-6 7irs pf up
(6.28)
La force électrique est très grande par rapport à la force de résistance. Aussi, le
temps d’accélération est d’autant plus réduit que la particule est petite (il est de l’ordre
de quelques centièmes de seconde pour les plus grosses particules). Le temps de séjour
des gaz dans l’électrofiltre est toujours de plusieurs secondes. Il en résulte que la vitesse limite de déplacement des particules, (lorsque l’accélération, — est nulle), est dondt
née par l’équation 6.29 en tenant compte de la relation 6.27 :
u = QE
(629)
1 6 7i rs pf
6 7r pf
Les vitesses de chute des particules très fines, uniquement sous l'influence de
leur poids, étant très faibles, celles-ci peuvent rester longtemps en suspension. Par
contre, sous l'action d'un champ électrostatique intense négatif, les particules sont
chargées négativement et se déposeront très vite.
4.1.2.3. Rendement d’épuration
Il est possible d’exprimer le rendement d’épuration d’un électrofiltre par la formule de White qui est basée sur la probabilité qu’une particule soit attirée par l’électrode dans laquelle up est la vitesse de déplacement de la particule solide, A la surface
totale de l’électrode réceptrice et qvf le débit volumique du gaz traité :
( n A
î| = 1 - exp —?—
(6.30)
l Qvf J
Ces paramètres dépendent des natures du gaz et des poussières.
4.13. Paramètres influents d'un électrofiltre
Les paramètres liés à la géométrie de l’électrofiltre ont été abordés dans le paragraphe précédent.
4.1.3.1. Paramètres liés au gaz
Ces paramètres dépendent de :
