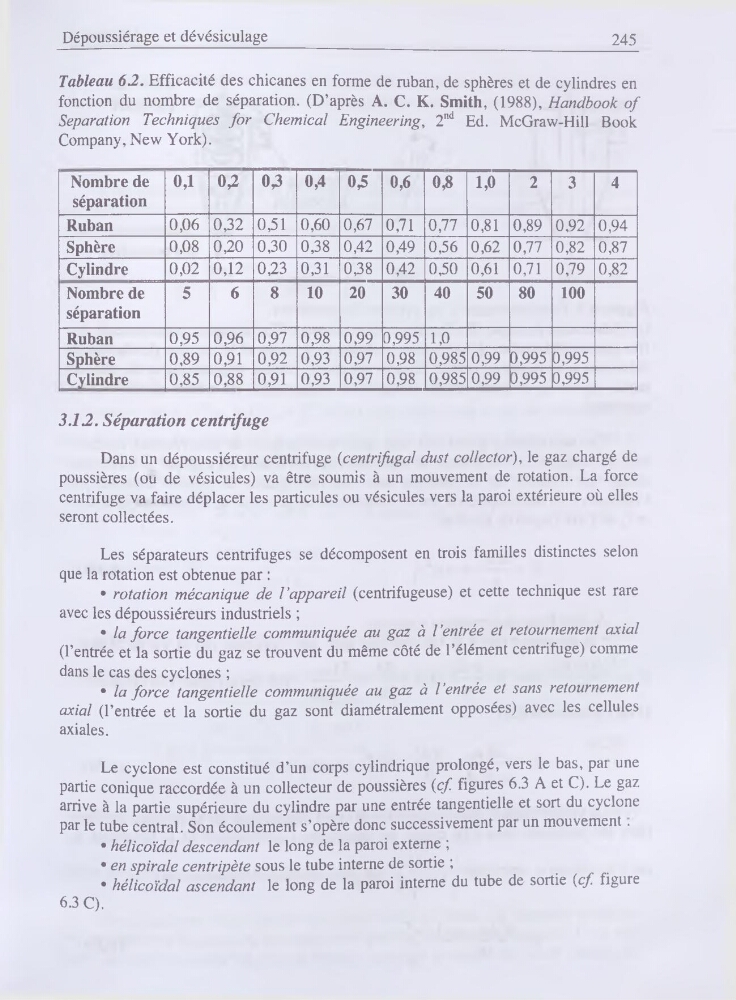

Dépoussiérage et dévésiculage
245
Tableau 62. Efficacité des chicanes en forme de ruban, de sphères et de cylindres en
fonction du nombre de séparation. (D’après A. C. K. Smith, (1988), Handbook of
Séparation Techniques for Chemical Engineering, 2nd Ed. McGraw-Hill Book
Company, New York).
3.12. Séparation centrifuge
Nombre de
séparation
0,1 03 03 0,4 03 0,6 0,8 1,0
2
3
4
Ruban
0,06 0,32 0,51 0,60 0,67 0,71 0,77 0,81 0,89 0,92 0,94
Sphère
0,08 0,20 0,30 0,38 0,42 0,49 0,56 0,62 0,77 0,82 0,87
Cylindre
0,02 0,12 0,23 0,31 0,38 0,42 0,50 0,61 0,71 0,79 0,82
Nombre de
séparation
5
6
8
10
20
30
40
50
80
100
Ruban
0,95 0,96 0,97 0,98 0,99 0,995 1,0
Sphère
0,89 0,91 0,92 0,93 0,97 0,98 0,985 0,99 0,995 0,995
Cylindre
0,85 0,88 0,91 0,93 0,97 0,98 0,985 0,99 0,995 0,995
Dans un dépoussiéreur centrifuge (centrifugal dust collector), le gaz chargé de
poussières (ou de vésicules) va être soumis à un mouvement de rotation. La force
centrifuge va faire déplacer les particules ou vésicules vers la paroi extérieure où elles
seront collectées.
Les séparateurs centrifuges se décomposent en trois familles distinctes selon
que la rotation est obtenue par :
• rotation mécanique de l’appareil (centrifugeuse) et cette technique est rare
avec les dépoussiéreurs industriels ;
• la force tangentielle communiquée au gaz à l’entrée et retournement axial
(l’entrée et la sortie du gaz se trouvent du même côté de l’élément centrifuge) comme
dans le cas des cyclones ;
• la force tangentielle communiquée au gaz à l’entrée et sans retournement
axial (l’entrée et la sortie du gaz sont diamétralement opposées) avec les cellules
axiales.
Le cyclone est constitué d’un corps cylindrique prolongé, vers le bas, pai une
partie conique raccordée à un collecteur de poussières (cf figures 6.3 A et C). Le gaz
arrive à la partie supérieure du cylindre par une entrée tangentielle et sort du cyclone
par le tube central. Son écoulement s’opère donc successivement pai un mouvement.
•
hélicoïdal descendant le long de la paroi externe ;
•
en spirale centripète sous le tube interne de sortie ;
• hélicoïdal ascendant le long de la paroi interne du tube de sortie (cf figure
6.3 C).
