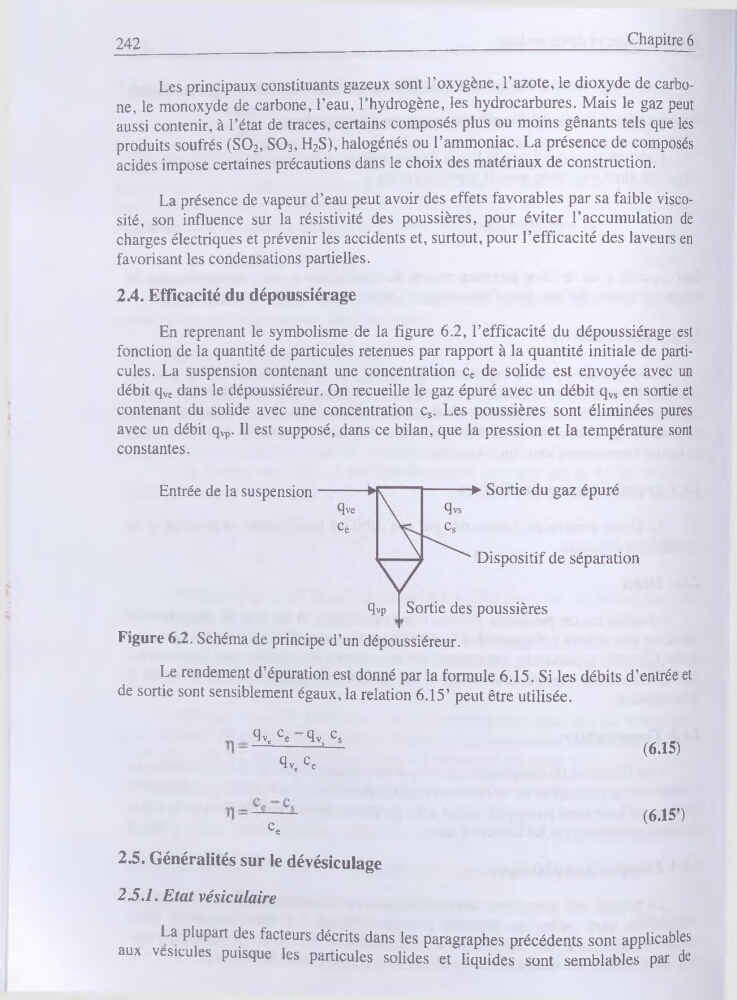

242
Chapitre 6
Les principaux constituants gazeux sont l’oxygène, l’azote, le dioxyde de carbone, le monoxyde de carbone, l’eau, l’hydrogène, les hydrocarbures. Mais le gaz peut
aussi contenir, à l’état de traces, certains composés plus ou moins gênants tels que les
produits soufrés (SO2, SO3, H2S), halogénés ou l’ammoniac. La présence de composés
acides impose certaines précautions dans le choix des matériaux de construction.
La présence de vapeur d’eau peut avoir des effets favorables par sa faible viscosité, son influence sur la résistivité des poussières, pour éviter l’accumulation de
charges électriques et prévenir les accidents et, surtout, pour l’efficacité des laveurs en
favorisant les condensations partielles.
2.4. Efficacité du dépoussiérage
En reprenant le symbolisme de la figure 6.2, l’efficacité du dépoussiérage est
fonction de la quantité de particules retenues par rapport à la quantité initiale de particules. La suspension contenant une concentration ce de solide est envoyée avec un
débit qve dans le dépoussiéreur. On recueille le gaz épuré avec un débit qvs en sortie et
contenant du solide avec une concentration cs. Les poussières sont éliminées pures
avec un débit qvp. Il est supposé, dans ce bilan, que la pression et la température sont
constantes.
Entrée de la suspension
► Sortie du gaz épuré
Dispositif de séparation
qvp Sortie des poussières
Figure 6.2. Schéma de principe d’un dépoussiéreur.
Le rendement d’épuration est donné par la formule 6.15. Si les débits d’entrée et
de sortie sont sensiblement égaux, la relation 6.15’ peut être utilisée.
qye ce
Qvs cs
Qve ce
Ce
2.5. Généralités sur le dévésiculage
2.5.1. Etat vésiculaire
(6.15)
(6.15’)
La plupart des facteurs décrits dans les paragraphes précédents sont applicables
aux vésicules puisque les particules solides et liquides sont semblables par de
Chapitre 6
Les principaux constituants gazeux sont l’oxygène, l’azote, le dioxyde de carbone, le monoxyde de carbone, l’eau, l’hydrogène, les hydrocarbures. Mais le gaz peut
aussi contenir, à l’état de traces, certains composés plus ou moins gênants tels que les
produits soufrés (SO2, SO3, H2S), halogénés ou l’ammoniac. La présence de composés
acides impose certaines précautions dans le choix des matériaux de construction.
La présence de vapeur d’eau peut avoir des effets favorables par sa faible viscosité, son influence sur la résistivité des poussières, pour éviter l’accumulation de
charges électriques et prévenir les accidents et, surtout, pour l’efficacité des laveurs en
favorisant les condensations partielles.
2.4. Efficacité du dépoussiérage
En reprenant le symbolisme de la figure 6.2, l’efficacité du dépoussiérage est
fonction de la quantité de particules retenues par rapport à la quantité initiale de particules. La suspension contenant une concentration ce de solide est envoyée avec un
débit qve dans le dépoussiéreur. On recueille le gaz épuré avec un débit qvs en sortie et
contenant du solide avec une concentration cs. Les poussières sont éliminées pures
avec un débit qvp. Il est supposé, dans ce bilan, que la pression et la température sont
constantes.
Entrée de la suspension
► Sortie du gaz épuré
Dispositif de séparation
qvp Sortie des poussières
Figure 6.2. Schéma de principe d’un dépoussiéreur.
Le rendement d’épuration est donné par la formule 6.15. Si les débits d’entrée et
de sortie sont sensiblement égaux, la relation 6.15’ peut être utilisée.
qye ce
Qvs cs
Qve ce
Ce
2.5. Généralités sur le dévésiculage
2.5.1. Etat vésiculaire
(6.15)
(6.15’)
La plupart des facteurs décrits dans les paragraphes précédents sont applicables
aux vésicules puisque les particules solides et liquides sont semblables par de
