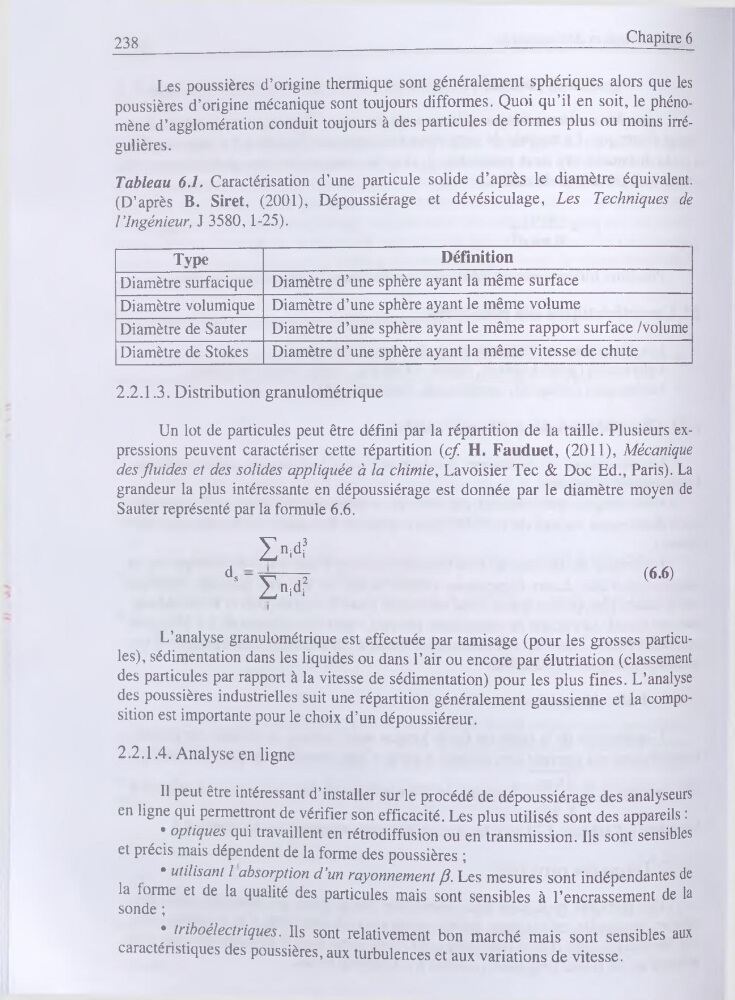

238
Chapitre 6
Les poussières d’origine thermique sont généralement sphériques alors que les
poussières d’origine mécanique sont toujours difformes. Quoi qu’il en soit, le phénomène d’agglomération conduit toujours à des particules de formes plus ou moins irrégulières.
Tableau 6.1. Caractérisation d’une particule solide d’après le diamètre équivalent.
(D’après B. Siret, (2001), Dépoussiérage et dévésiculage, Les Techniques de
l’ingénieur, J 3580,1-25).
2.2.1.3. Distribution granulométrique
Type
Définition
Diamètre surfacique Diamètre d’une sphère ayant la même surface
Diamètre volumique Diamètre d’une sphère ayant le même volume
Diamètre de Sauter
Diamètre d’une sphère ayant le même rapport surface /volume
Diamètre de Stokes
Diamètre d’une sphère ayant la même vitesse de chute
Un lot de particules peut être défini par la répartition de la taille. Plusieurs expressions peuvent caractériser cette répartition (cf H. Fauduet, (2011), Mécanique
des fluides et des solides appliquée à la chimie, Lavoisier Tec & Doc Ed., Paris). La
grandeur la plus intéressante en dépoussiérage est donnée par le diamètre moyen de
Sauter représenté par la formule 6.6.
M
ds ~ v TT
Lnidi
(6.6)
L’analyse granulométrique est effectuée par tamisage (pour les grosses particules), sédimentation dans les liquides ou dans l’air ou encore par élutriation (classement
des particules par rapport à la vitesse de sédimentation) pour les plus fines. L’analyse
des poussières industrielles suit une répartition généralement gaussienne et la composition est importante pour le choix d’un dépoussiéreur.
2.2.1.4. Analyse en ligne
Il peut être intéressant d’installer sur le procédé de dépoussiérage des analyseurs
en ligne qui permettront de vérifier son efficacité. Les plus utilisés sont des appareils :
• optiques qui travaillent en rétrodiffusion ou en transmission. Ils sont sensibles
et précis mais dépendent de la forme des poussières ;
• utilisant l absorption d’un rayonnement f. Les mesures sont indépendantes de
la lorme et de la qualité des particules mais sont sensibles à l’encrassement de la
sonde ;
* triboélectriques. Ils sont relativement bon marché mais sont sensibles aux
caractéristiques des poussières, aux turbulences et aux variations de vitesse.
