228
Chapitre 5

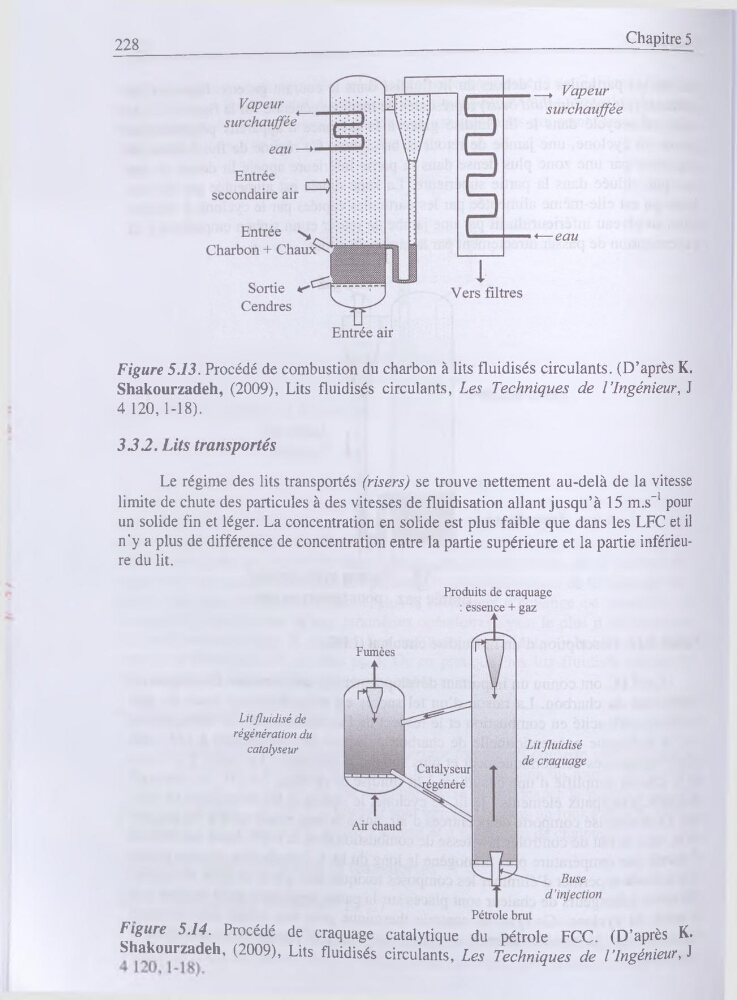

Figure 5.13. Procédé de combustion du charbon à lits fluidisés circulants. (D’après K.
Shakourzadeh, (2009), Lits fluidisés circulants, Les Techniques de l’ingénieur, J
4 120,1-18).
332. Lits transportés
Le régime des lits transportés (risers) se trouve nettement au-delà de la vitesse
limite de chute des particules à des vitesses de fluidisation allant jusqu’à 15 m.s-1 pour
un solide fin et léger. La concentration en solide est plus faible que dans les LFC et il
n'y a plus de différence de concentration entre la partie supérieure et la partie inférieure du lit.
Lit fluidisé de
régénération du
catalyseur
Figure 5.14. Procédé de craquage catalytique du pétrole FCC. (D’après K.
Shakourzadeh, (2009), Lits fluidisés circulants, Les Techniques de l’ingénieur, J
