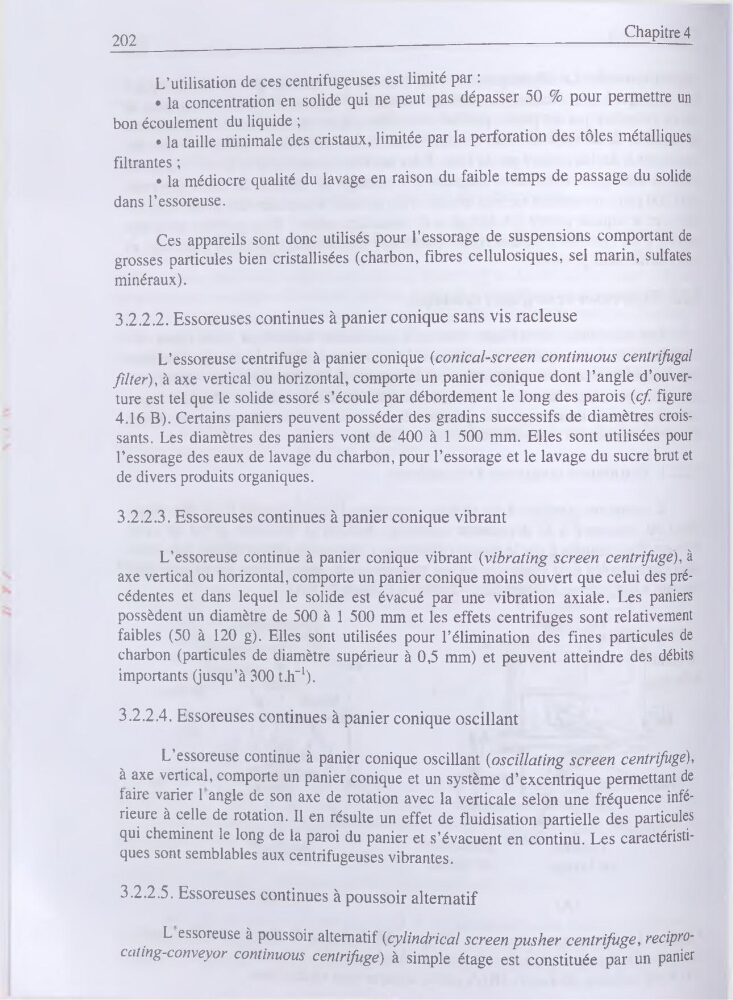

202
Chapitre 4
L’utilisation de ces centrifugeuses est limité par :
• la concentration en solide qui ne peut pas dépasser 50 % pour permettre un
bon écoulement du liquide ;
• la taille minimale des cristaux, limitée par la perforation des tôles métalliques
filtrantes ;
• la médiocre qualité du lavage en raison du faible temps de passage du solide
dans l’essoreuse.
Ces appareils sont donc utilisés pour l’essorage de suspensions comportant de
grosses particules bien cristallisées (charbon, fibres cellulosiques, sel marin, sulfates
minéraux).
3.2.2.2. Essoreuses continues à panier conique sans vis racleuse
L’essoreuse centrifuge à panier conique (conical-screen continuons centrifugal
filter), à axe vertical ou horizontal, comporte un panier conique dont l’angle d’ouverture est tel que le solide essoré s’écoule par débordement le long des parois (cf figure
4.16 B). Certains paniers peuvent posséder des gradins successifs de diamètres croissants. Les diamètres des paniers vont de 400 à 1 500 mm. Elles sont utilisées pour
l’essorage des eaux de lavage du charbon, pour l’essorage et le lavage du sucre brut et
de divers produits organiques.
3.2.2.3. Essoreuses continues à panier conique vibrant
L’essoreuse continue à panier conique vibrant (vibrating screen centrifuge), à
axe vertical ou horizontal, comporte un panier conique moins ouvert que celui des précédentes et dans lequel le solide est évacué par une vibration axiale. Les paniers
possèdent un diamètre de 500 à 1 500 mm et les effets centrifuges sont relativement
faibles (50 à 120 g). Elles sont utilisées pour l’élimination des fines particules de
charbon (particules de diamètre supérieur à 0,5 mm) et peuvent atteindre des débits
importants (jusqu’à 300 t.h-1).
3.2.2.4. Essoreuses continues à panier conique oscillant
L’essoreuse continue à panier conique oscillant (oscillating screen centrifugé),
à axe vertical, comporte un panier conique et un système d’excentrique permettant de
taire varier 1 angle de son axe de rotation avec la verticale selon une fréquence inférieure à celle de rotation. Il en résulte un effet de fluidisation partielle des particules
qui cheminent le long de la paroi du panier et s’évacuent en continu. Les caractéristiques sont semblables aux centrifugeuses vibrantes.
3.2.2.5. Essoreuses continues à poussoir alternatif
L essoreuse à poussoir alternatif (cylindrical screen pusher centrifuge, reciprocciting-conveyor continuons centrifuge) à simple étage est constituée par un panier
