type possèdent des diamètres de 200 à 1 500 mm et sont surtout utilisées dans les
industries chimiques et pharmaceutiques pour l’essorage de :
•
suspensions de fines particules nécessitant de bons lavages ;
•
produits à haute valeur ajoutée élaborés en petites quantités ;
•
produits difficilement essorables.
3.2.1.2. Essoreuses à axe vertical et déchargement avec racloir
Le fonctionnement des essoreuses à axe vertical et déchargement avec racloir
(vertical axis batch centrifuge with knife discharge) (cf. figure 4.15 A) est semblable à
la décanteuse centrifuge schématisée dans la figure 4.9 A. Le bol cylindrique est ici
remplacé par un panier cylindrique perforé. Celui-ci comporte, à sa partie inférieure,
des orifices qui permettent l’évacuation du solide à faible vitesse de rotation. Ces essoreuses possèdent un diamètre de 600 à 1 600 mm et peuvent être, selon le mode de
suspension :
• pendulaires lorsque l’entraînement se fait à la partie supérieure de l’arbre ;
• à triple suspension et déchargement par le fond.
Le lavage du gâteau est effectué grâce à une tubulure spéciale de lavage et le
déchargement est effectué grâce à un dispositif racleur.

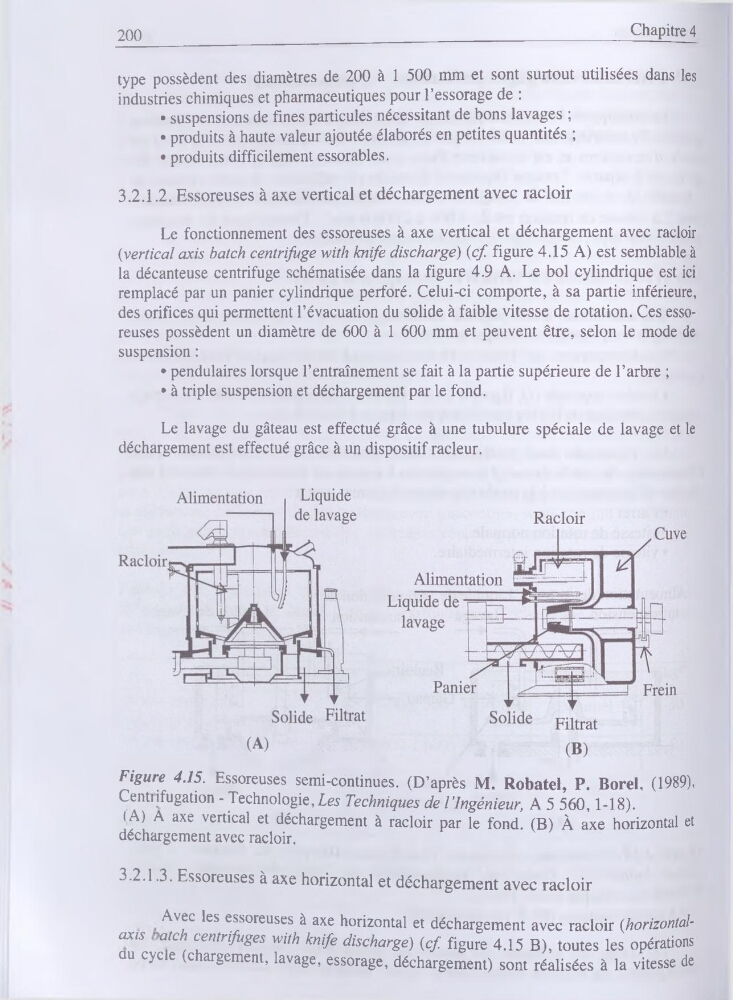

Figure 4.15. Essoreuses semi-continues. (D’après M. Robatel, P. Borel, (1989),
Centiifugation - Technologie,Les Techniques de l’ ingénieur, A 5 560,1-18).
(A) A axe vertical et déchargement à racloir par le fond. (B) À axe horizontal et
déchargement avec racloir.
3.2.1.3. Essoreuses à axe horizontal et déchargement avec racloir
Avec les essoreuses à axe horizontal et déchargement avec racloir (horizontalaxis atch centrifuges with knife discharge) (cf. figure 4.15 B), toutes les opérations
au cycle (chargement, lavage, essorage, déchargement) sont réalisées à la vitesse de
