Chapitre 4
de sédimentation d’une particule de diamètre ds peut être estimée par les équations suivantes : uc = us
us (k)% avec :
us — 0,262
2/
[(p,-Pl) g] 1 dS
(ppl)x
(4.18)
Dans ce cas, le débit volumique maximal d’une centrifugeuse à bol est donné
par la relation 4.19 :
qv v max
(4.19)
22.3. Séparation liquide-liquide
2.2.3A. Description de la séparation des deux phases
Dans le cas d’un mélange hétérogène, composé d’un liquide dense et d’un liquide léger, les forces centrifuge et de pesanteur sont proportionnelles aux masses volumiques des deux liquides. Elles sont plus importantes pour le liquide dense que pour le
liquide léger. Au repos, la surface du liquide est horizontale (c/ figure 4.5 A).
(ûo = O
(A)
C01
(B)
(O3 > CÛ2
(D)
us Vc (ù^
Sg^^-r1

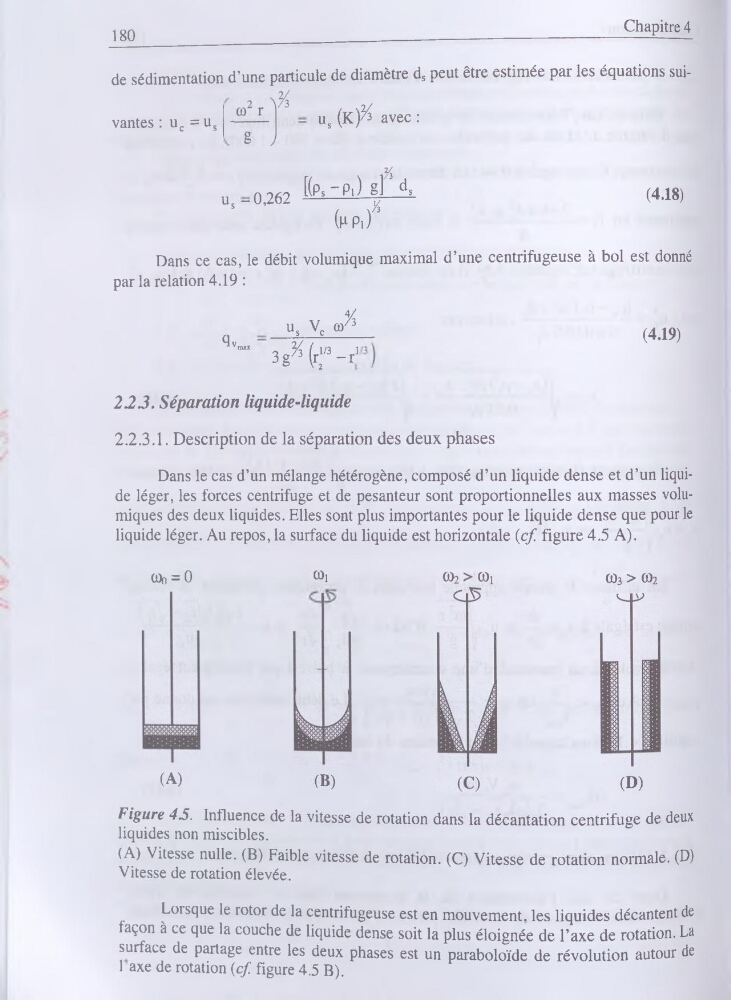

Figure 45. Influence de la vitesse de rotation dans la décantation centrifuge de deux
liquides non miscibles.
(A) Vitesse nulle. (B) Faible vitesse de rotation. (C) Vitesse de rotation normale. (D)
Vitesse de rotation élevée.
Lorsque le rotor de la centrifugeuse est en mouvement, les liquides décantent de
façon à ce que la couche de liquide dense soit la plus éloignée de l’axe de rotation. La
surface de partage entre les deux phases est un paraboloïde de révolution autour de
1 axe de rotation (c/ figure 4.5 B).
