Filtration
147
3.4.1.7. But de la filtration
La concentration en solide du préfilt permet de distinguer deux types de filtration :
• clarification du liquide, lorsque la concentration en solide est faible (inférieure
à 0,1 %). Cette opération est effectuée soit pour obtenir un liquide final propre et stérile commercialisable, soit pour faciliter le traitement ultérieur du liquide soit pour
protéger une installation contre une usure mécanique ;
• rétention ou extraction de la phase solide si la concentration est élevée (supérieure à 15 %). L’objectif est, dans ce cas, de récupérer le solide et d’éliminer le
liquide (ou l’inverse) ou de récupérer les deux phases.
3.4.2. Filtres à gravité
Les filtres discontinus à gravité {gravimétrie batch filters) ou à faible différence
de pression peuvent être des filtres de laboratoire ou des filtres industriels. Dans ce
cas, ils comprennent essentiellement les filtres discontinus à sable {cf. figure 3.13.A).
Industriellement, ils sont utilisés pour la clarification des eaux. Les plus simples sont
constitués par des bacs, en métal ou en ciment, ouverts ou fermés, munis à la partie
inférieure d'un faux fond perforé sur lequel on dispose successivement des couches de
gravier, de groc sable et de sable fin (la couche peut atteindre jusqu’à 1 m de hauteur).
Ils ne peuvent pas être utilisés avec des précipités gélatineux. Le milieu filtrant granuleux peut être aussi constitué par du silex concassé, ou des matériaux tels que l’anthracite, le marbre, la bauxite, le corindon.
Eau brute
P. P. P, P.
Eau de
lavage
Eau
filtrée
Sable fin
^Gravier
ros sable
Préfilt sous pression
Sortie eau
de lavage
Filtrat sous
pression ordinaire
Plaque filtrante
(A)
(B)
Figure 3.13. Filtres discontinus.
(A) Filtre à gravité à sable. (B) Büchner sous pression.
Il existe aussi des modèles plus sophistiqués dans lesquels le medium filtrant
granulaire repose sur un double fond muni de crépines. La grosseur des grains est
choisie en fonction de la nature et de la dimension des particules à retenir. La vitesse
de passage est essentiellement fonction du type du filtre, de la teneur de la suspension
147
3.4.1.7. But de la filtration
La concentration en solide du préfilt permet de distinguer deux types de filtration :
• clarification du liquide, lorsque la concentration en solide est faible (inférieure
à 0,1 %). Cette opération est effectuée soit pour obtenir un liquide final propre et stérile commercialisable, soit pour faciliter le traitement ultérieur du liquide soit pour
protéger une installation contre une usure mécanique ;
• rétention ou extraction de la phase solide si la concentration est élevée (supérieure à 15 %). L’objectif est, dans ce cas, de récupérer le solide et d’éliminer le
liquide (ou l’inverse) ou de récupérer les deux phases.
3.4.2. Filtres à gravité
Les filtres discontinus à gravité {gravimétrie batch filters) ou à faible différence
de pression peuvent être des filtres de laboratoire ou des filtres industriels. Dans ce
cas, ils comprennent essentiellement les filtres discontinus à sable {cf. figure 3.13.A).
Industriellement, ils sont utilisés pour la clarification des eaux. Les plus simples sont
constitués par des bacs, en métal ou en ciment, ouverts ou fermés, munis à la partie
inférieure d'un faux fond perforé sur lequel on dispose successivement des couches de
gravier, de groc sable et de sable fin (la couche peut atteindre jusqu’à 1 m de hauteur).
Ils ne peuvent pas être utilisés avec des précipités gélatineux. Le milieu filtrant granuleux peut être aussi constitué par du silex concassé, ou des matériaux tels que l’anthracite, le marbre, la bauxite, le corindon.
Eau brute
P. P. P, P.
Eau de
lavage
Eau
filtrée
Sable fin
^Gravier
ros sable
Préfilt sous pression
Sortie eau
de lavage
Filtrat sous
pression ordinaire
Plaque filtrante
(A)
(B)

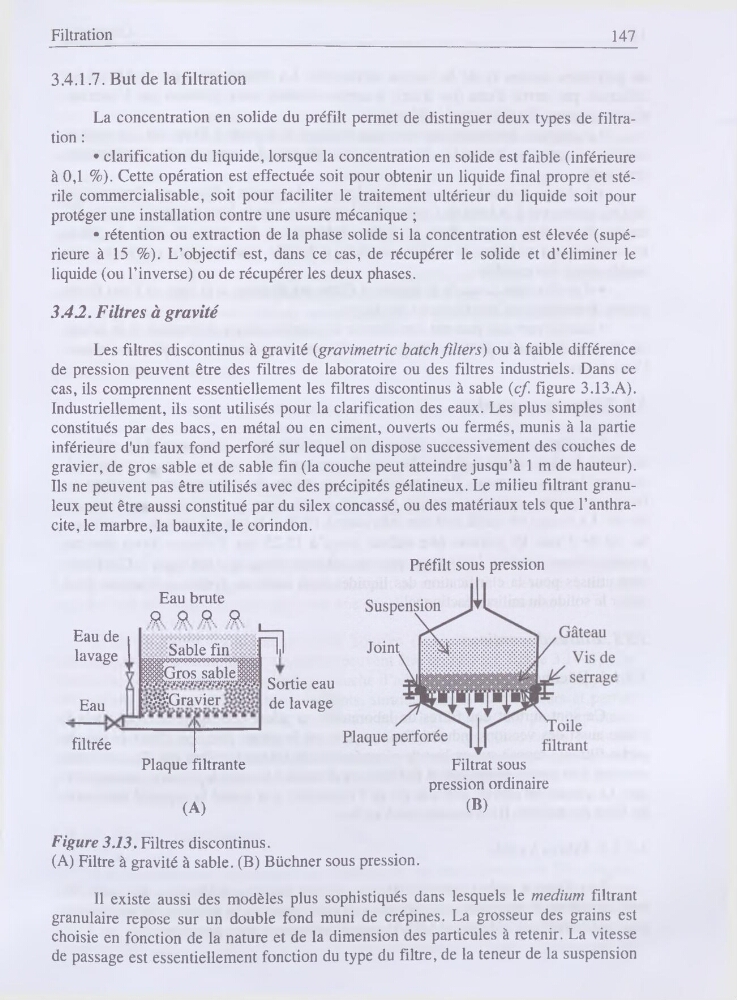

Figure 3.13. Filtres discontinus.
(A) Filtre à gravité à sable. (B) Büchner sous pression.
Il existe aussi des modèles plus sophistiqués dans lesquels le medium filtrant
granulaire repose sur un double fond muni de crépines. La grosseur des grains est
choisie en fonction de la nature et de la dimension des particules à retenir. La vitesse
de passage est essentiellement fonction du type du filtre, de la teneur de la suspension
