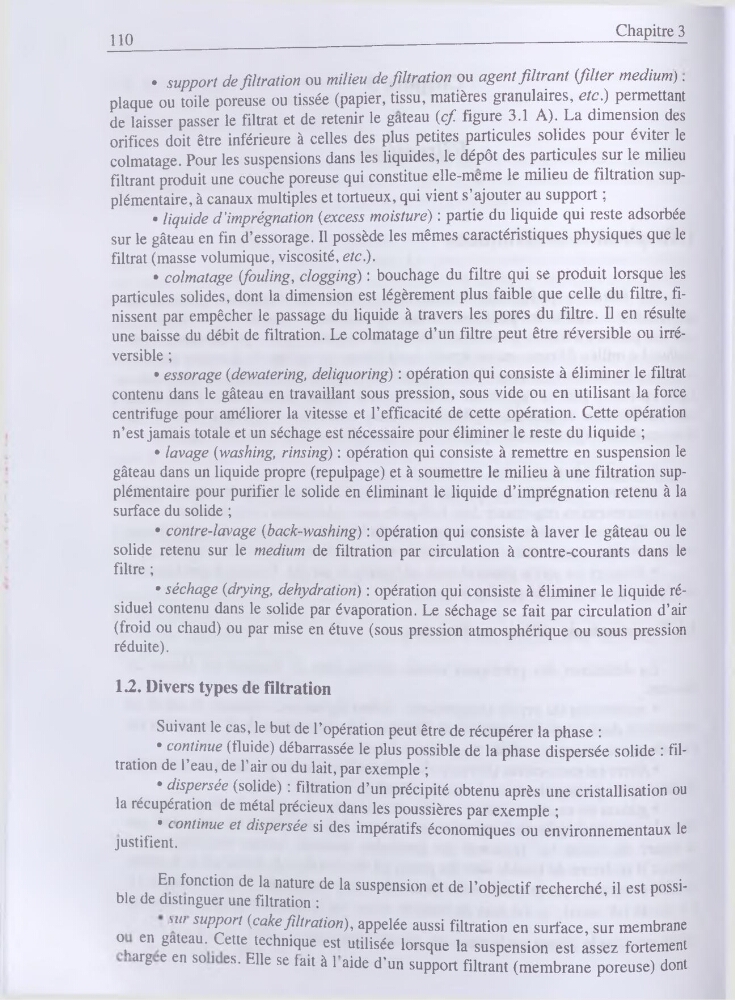

110
Chapitre 3
• support de filtration ou milieu de filtration ou agent filtrant (filter medium).
plaque ou toile poreuse ou tissée (papier, tissu, matières granulaires, e/c.) permettant
de laisser passer le filtrat et de retenir le gateau (cf. figure 3.1 A). La dimension des
orifices doit être inférieure à celles des plus petites particules solides pour éviter le
colmatage. Pour les suspensions dans les liquides, le dépôt des particules sur le milieu
filtrant produit une couche poreuse qui constitue elle-meme le milieu de filtration supplémentaire, à canaux multiples et tortueux, qui vient s’ajouter au support ;
• liquide d'imprégnation (excess moisturé) : partie du liquide qui reste adsorbée
sur le gâteau en fin d’essorage. Il possède les mêmes caractéristiques physiques que le
filtrat (masse volumique, viscosité, etc fi
• colmatage (fouling, clogging) : bouchage du filtre qui se produit lorsque les
particules solides, dont la dimension est légèrement plus faible que celle du filtre, finissent par empêcher le passage du liquide à travers les pores du filtre. Il en résulte
une baisse du débit de filtration. Le colmatage d’un filtre peut être réversible ou irréversible ;
• essorage (dewatering, deliquoring) : opération qui consiste à éliminer le filtrat
contenu dans le gâteau en travaillant sous pression, sous vide ou en utilisant la force
centrifuge pour améliorer la vitesse et l’efficacité de cette opération. Cette opération
n’est jamais totale et un séchage est nécessaire pour éliminer le reste du liquide ;
• lavage (washing, rinsing) : opération qui consiste à remettre en suspension le
gâteau dans un liquide propre (repulpage) et à soumettre le milieu à une filtration supplémentaire pour purifier le solide en éliminant le liquide d’imprégnation retenu à la
surface du solide ;
• contre-lavage (back-washing) : opération qui consiste à laver le gâteau ou le
solide retenu sur le medium de filtration par circulation à contre-courants dans le
filtre ;
• séchage (drying, déhydration) : opération qui consiste à éliminer le liquide résiduel contenu dans le solide par évaporation. Le séchage se fait par circulation d’air
(froid ou chaud) ou par mise en étuve (sous pression atmosphérique ou sous pression
réduite).
1.2. Divers types de filtration
Suivant le cas, le but de l’opération peut être de récupérer la phase :
• continue (fluide) débarrassée le plus possible de la phase dispersée solide : filtration de l’eau, de l’air ou du lait, par exemple ;
• dispersée (solide) : filtration d’un précipité obtenu après une cristallisation ou
la récupération de métal précieux dans les poussières par exemple ;
• continue et dispersée si des impératifs économiques ou environnementaux le
justifient.
En fonction de la nature de la suspension et de l’objectif recherché, il est possible de distinguer une filtration :
sz// support (cake filtration), appelée aussi filtration en surface, sur membrane
°u en kateau> Cetle lechnique est utilisée lorsque la suspension est assez fortement
arg e en so i es. Elle se lait à 1 aide d’un support filtrant (membrane poreuse) dont
