3.1.2.3. Clarificateurs à plaques et à tubes
La décantation dans ces appareil, appelés aussi les décanteurs lamellaires, constitués de tubes ou de plaques inclinés est plus rapide que dans la décantation classique.
Ces appareils peuvent avoir plusieurs types de fonctionnement.

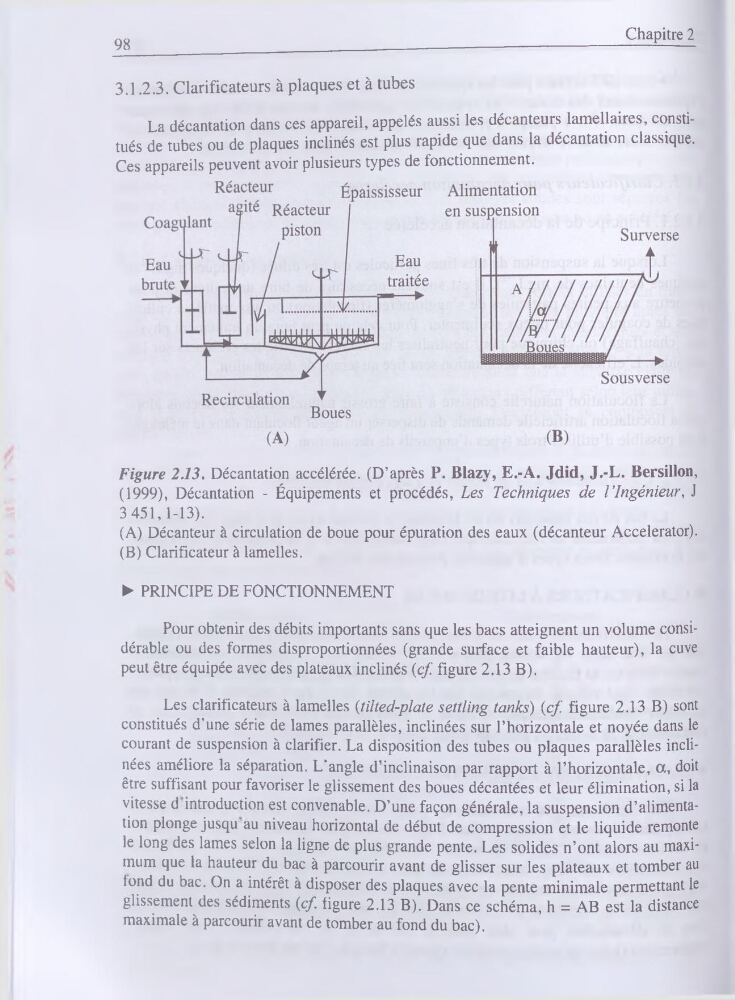

Figure 2.13. Décantation accélérée. (D’après P. Blazy, E.-A. Jdid, J.-L. Bersillon,
(1999), Décantation - Équipements et procédés, Les Techniques de l’ingénieur, J
3 451,1-13).
(A) Décanteur à circulation de boue pour épuration des eaux (décanteur Accelerator).
(B) Clarificateur à lamelles.
► PRINCIPE DE FONCTIONNEMENT
Pour obtenir des débits importants sans que les bacs atteignent un volume considérable ou des formes disproportionnées (grande surface et faible hauteur), la cuve
peut être équipée avec des plateaux inclinés (cf. figure 2.13 B).
Les clarificateurs à lamelles (tilted-plate settling tanks) (cf. figure 2.13 B) sont
constitués d'une série de lames parallèles, inclinées sur l’horizontale et noyée dans le
courant de suspension à clarifier. La disposition des tubes ou plaques parallèles inclinées améliore la séparation. L'angle d’inclinaison par rapport à l’horizontale, oc, doit
être suffisant pour favoriser le glissement des boues décantées et leur élimination, si la
vitesse d introduction est convenable. D’une façon générale, la suspension d’alimentation plonge jusqu au niveau horizontal de début de compression et le liquide remonte
le long des lames selon la ligne de plus grande pente. Les solides n’ont alors au maximum que la hauteur du bac à parcourir avant de glisser sur les plateaux et tomber au
tond du bac. On a intérêt à disposer des plaques avec la pente minimale permettant le
glissement des sédiments (cf. figure 2.13 B). Dans ce schéma, h = AB est la distance
maximale à parcourir avant de tomber au fond du bac).
