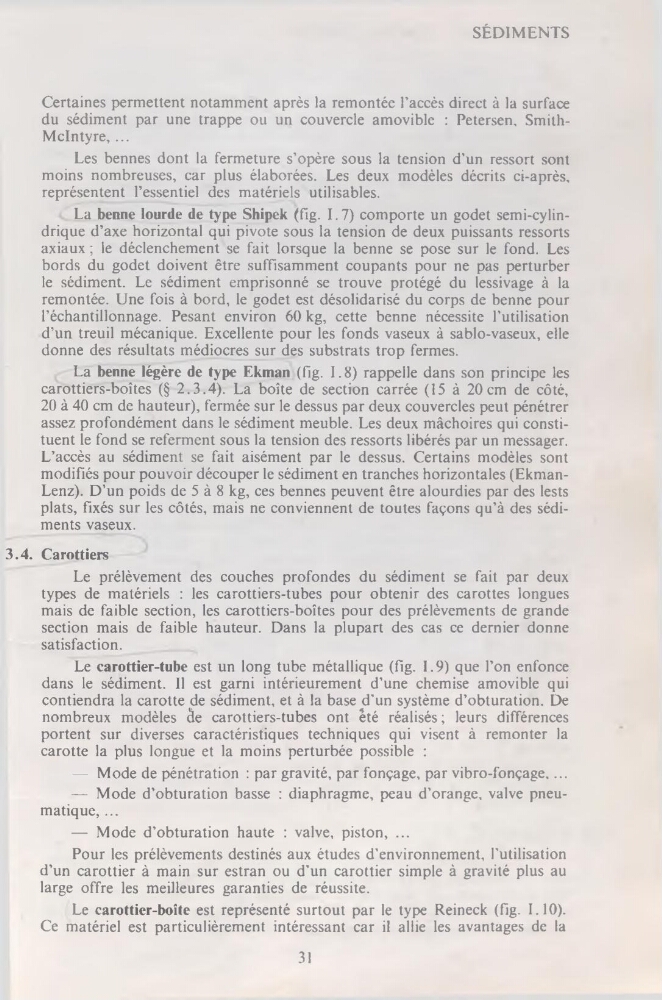

SÉDIMENTS
Certaines permettent notamment après la remontée l’accès direct à la surface
du sédiment par une trappe ou un couvercle amovible : Petersen, SmithMclntyre, ...
Les bennes dont la fermeture s’opère sous la tension d'un ressort sont
moins nombreuses, car plus élaborées. Les deux modèles décrits ci-après,
représentent l’essentiel des matériels utilisables.
La benne lourde de type Shipek (fig. 1.7) comporte un godet semi-cylindrique d’axe horizontal qui pivote sous la tension de deux puissants ressorts
axiaux ; le déclenchement se fait lorsque la benne se pose sur le fond. Les
bords du godet doivent être suffisamment coupants pour ne pas perturber
le sédiment. Le sédiment emprisonné se trouve protégé du lessivage à la
remontée. Une fois à bord, le godet est désolidarisé du corps de benne pour
l’échantillonnage. Pesant environ 60 kg, cette benne nécessite l’utilisation
d’un treuil mécanique. Excellente pour les fonds vaseux à sablo-vaseux, elle
donne des résultats médiocres sur des substrats trop fermes.
La benne légère de type Ekman (fig. 1.8) rappelle dans son principe les
carottiers-boîtes (§ 2.3.4). La boîte de section carrée (15 à 20cm de côté,
20 à 40 cm de hauteur), fermée sur le dessus par deux couvercles peut pénétrer
assez profondément dans le sédiment meuble. Les deux mâchoires qui constituent le fond se referment sous la tension des ressorts libérés par un messager.
L’accès au sédiment se fait aisément par le dessus. Certains modèles sont
modifiés pour pouvoir découper le sédiment en tranches horizontales (EkmanLenz). D’un poids de 5 à 8 kg, ces bennes peuvent être alourdies par des lests
plats, fixés sur les côtés, mais ne conviennent de toutes façons qu’à des sédiments vaseux.
3.4. Carottiers
Le prélèvement des couches profondes du sédiment se fait par deux
types de matériels : les carottiers-tubes pour obtenir des carottes longues
mais de faible section, les carottiers-boîtes pour des prélèvements de grande
section mais de faible hauteur. Dans la plupart des cas ce dernier donne
satisfaction.
Le carottier-tube est un long tube métallique (fig. 1.9) que l’on enfonce
dans le sédiment. Il est garni intérieurement d’une chemise amovible qui
contiendra la carotte de sédiment, et à la base d'un système d’obturation. De
nombreux modèles àe carottiers-tubes ont été réalisés ; leurs différences
portent sur diverses caractéristiques techniques qui visent à remonter la
carotte la plus longue et la moins perturbée possible :
— Mode de pénétration : par gravité, par fonçage, par vibro-fonçage....
— Mode d’obturation basse : diaphragme, peau d’orange, valve pneumatique, ...
— Mode d’obturation haute : valve, piston, ...
Pour les prélèvements destinés aux études d’environnement, l'utilisation
d’un carottier à main sur estran ou d’un carottier simple à gravité plus au
large offre les meilleures garanties de réussite.
Le carottier-boîte est représenté surtout par le type Reineck (fig. 1.10).
Ce matériel est particulièrement intéressant car il allie les avantages de la
31
