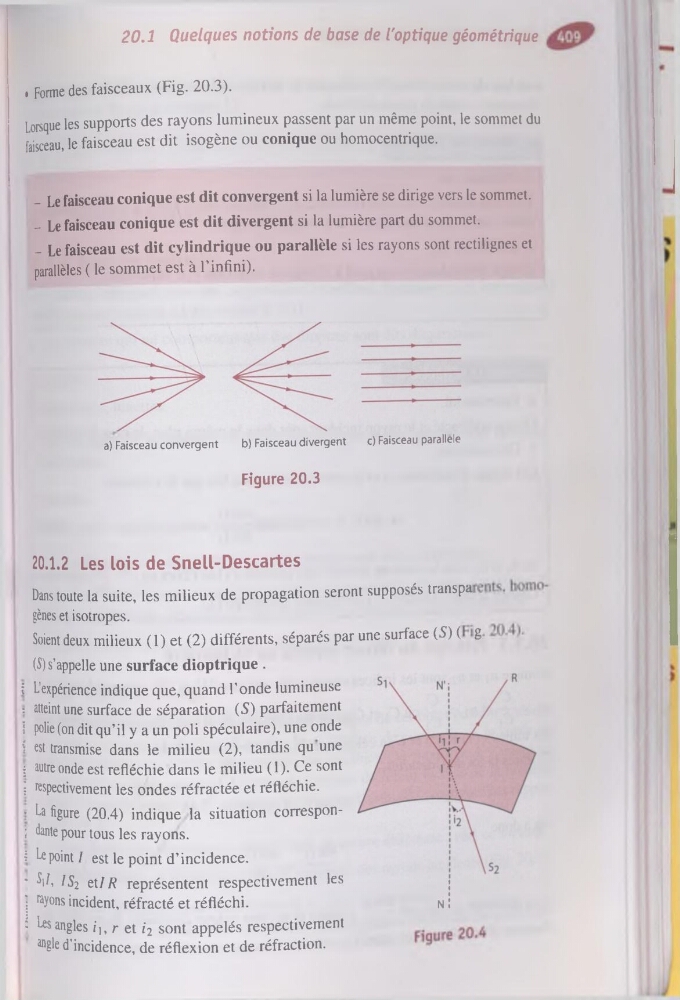

20.1 Quelques notions de base de l'optique géométrique
• Forme des faisceaux (Fig. 20.3).
Lorsque les supports des rayons lumineux passent par un même point, le sommet du
faisceau, le faisceau est dit isogène ou conique ou homocentrique.
- Le faisceau conique est dit convergent si la lumière se dirige vers le sommet.
- Le faisceau conique est dit divergent si la lumière part du sommet.
- Le faisceau est dit cylindrique ou parallèle si les rayons sont rectilignes et
parallèles ( le sommet est à l’infini).
a) Faisceau convergent
b) Faisceau divergent
c) Faisceau parallèle
Figure 20.3
20.1.2 Les lois de Snell-Descartes
Dans toute la suite, les milieux de propagation seront supposés transpa
gènes et isotropes.
Soient deux milieux (1) et (2) différents, séparés par une surface (S) ( g
(S) s’appelle une surface dioptrique .
j L’expérience indique que, quand l’onde lumineuse
: atteint une surface de séparation (S) parfaitement
i polie (on dit qu’il y a un poli spéculaire), une onde
i est transmise dans le milieu (2), tandis qu une
■; autre onde est refléchie dans le milieu (1). Ce sont
j respectivement les ondes réfractée et réfléchie.
• La figure (20.4) indique la situation correspon; dante pour tous les rayons.
i Le point / est le point d’incidence.
■ V» ISi et//? représentent respectivement les
' • rayons incident, réfracté et réfléchi.
n
: Les angles ij, r et 1'2 sont appelés respectivement
angle d’incidence, de réflexion et de réfraction.
