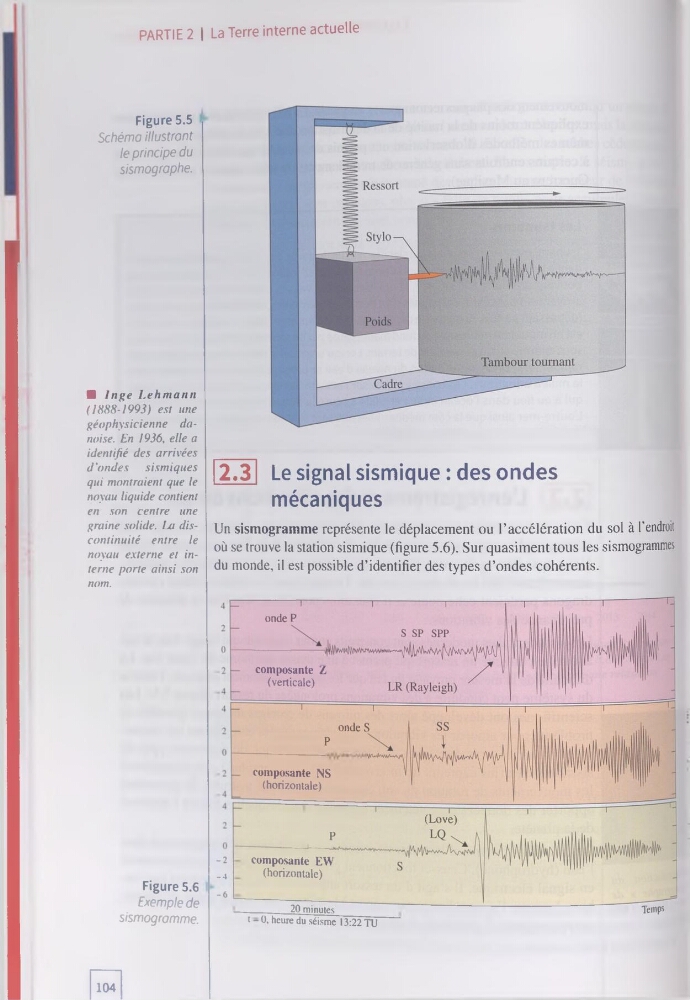

PARTIE 2 | La Terre interne actuelle
Figure 5.5
Schéma illustrant
le principe du
sismographe.
■ Inge Lehmann
(1888-1993) est une
géophysicienne danoise. En 1936, elle a
identifié des arrivées
d'ondes sismiques
qui montraient que le
noyau liquide contient
en son centre une
graine solide. La discontinuité entre le
noyau externe et interne porte ainsi son
nom.
Figure 5.6
Exemple de
sismogramme.
2.3 Le signal sismique : des ondes
mécaniques
Un sismogramme représente le déplacement ou l’accélération du sol à l’endroit
où se trouve la station sismique (figure 5.6). Sur quasiment tous les sismogrammes
du monde, il est possible d’identifier des types d’ondes cohérents.
onde P
।
(Love)
-6
20 minutes
Temps
t - 0, heure du séisme 13:22 TU
composante EW
(horizontale)
-2
-4
composante Z
(verticale)
onde S
P
composante NS
(horizontale)
