Chapitre 03
Modélisation du transport sédimentaire
62
3.1.8.2. Analyse de la fraction grossière :
a/ Les courbes granulométriques :
Aspect général des courbes cumulatives :
Dans l’ensemble, les courbes sont généralement redressées ce qui témoigne d’une
homogénéité des sédiments analysés.
 Courbes unimodales :
Indiquent la présence d’un seul stock sédimentaire exposé par un seul mode
granulométrique représentatif du sédiment.
0,00
5,00
10,00
15,00
20,00
25,00
30,00
35,00
40,00
45,00
poides
des
refus(g)
maille du tamis (µm)
Echantillon 02
0,00
20,00
40,00
60,00
80,00
100,00
120,00
1
10
100
1000
10000
tamisat
%
maille du tamis (µm)
Echantillon 02

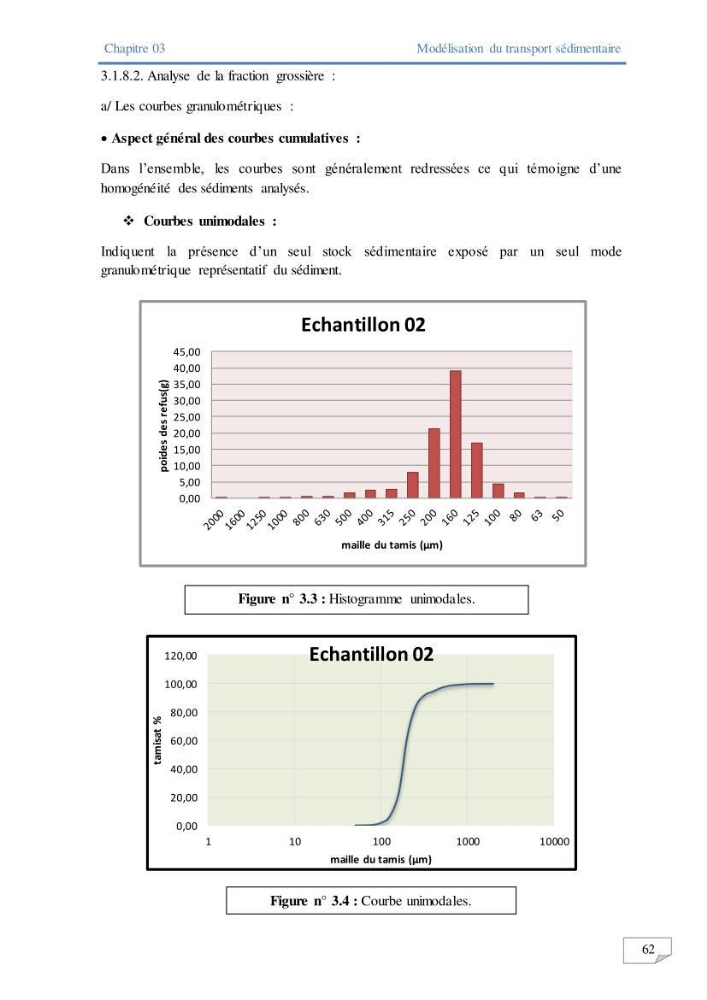

Figure n° 3.3 : Histogramme unimodales.
Figure n° 3.4 : Courbe unimodales.
