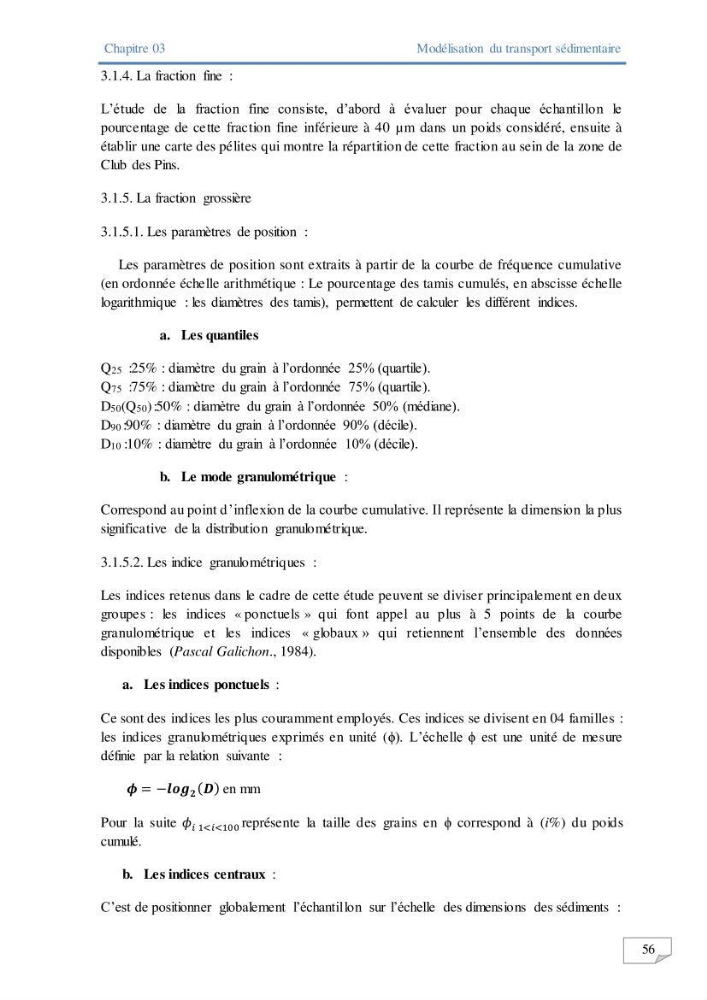

Chapitre 03
Modélisation du transport sédimentaire
56
3.1.4. La fraction fine :
L’étude de la fraction fine consiste, d’abord à évaluer pour chaque échantillon le
pourcentage de cette fraction fine inférieure à 40 µm dans un poids considéré, ensuite à
établir une carte des pélites qui montre la répartition de cette fraction au sein de la zone de
Club des Pins.
3.1.5. La fraction grossière
3.1.5.1. Les paramètres de position :
Les paramètres de position sont extraits à partir de la courbe de fréquence cumulative
(en ordonnée échelle arithmétique : Le pourcentage des tamis cumulés, en abscisse échelle
logarithmique : les diamètres des tamis), permettent de calculer les différent indices.
a. Les quantiles
Q25 :25% : diamètre du grain à l’ordonnée 25% (quartile).
Q75 :75% : diamètre du grain à l’ordonnée 75% (quartile).
D50(Q50) :50% : diamètre du grain à l’ordonnée 50% (médiane).
D90 :90% : diamètre du grain à l’ordonnée 90% (décile).
D10 :10% : diamètre du grain à l’ordonnée 10% (décile).
b. Le mode granulométrique :
Correspond au point d’inflexion de la courbe cumulative. Il représente la dimension la plus
significative de la distribution granulométrique.
3.1.5.2. Les indice granulométriques :
Les indices retenus dans le cadre de cette étude peuvent se diviser principalement en deux
groupes : les indices « ponctuels » qui font appel au plus à 5 points de la courbe
granulométrique et les indices « globaux » qui retiennent l’ensemble des données
disponibles (Pascal Galichon., 1984).
a. Les indices ponctuels :
Ce sont des indices les plus couramment employés. Ces indices se divisent en 04 familles :
les indices granulométriques exprimés en unité (ϕ). L’échelle ϕ est une unité de mesure
définie par la relation suivante :
í µí½ = −í µí²í µí²í µí² í µí¿ (í µí±«) en mm
Pour la suite í µí¼ í µí± 1<í µí±<100 représente la taille des grains en ϕ correspond à (i%) du poids
cumulé.
b. Les indices centraux :
C’est de positionner globalement l’échantillon sur l’échelle des dimensions des sédiments :
