Chapitre 02
Modélisation de la propagation de la houle du large vers la côte
35
4- Maintenant pour obtenir les cartes d’isobathes en 2D cliquer sur l’icône en vert et
parcourir la grille obtenue en 2 et pour les cartes bathymétriques en 3D cliquer sur
l’icône entourée de rouge. Enfin pour localiser les stations de mesure, cliquer sur
l’icône en bleu et là on doit parcourir le fichier Excel directement et les stations
apparaissent.
NB : Après la création des cartes ; on va choisir le système de projection qui est : l’UTM
ainsi que le système de coordonnées (Datum) : le WGS 84.
5- Pour tracer les profils ; sur la carte bathymétrique obtenus on fait un clic droit >add>
profil ; ensuite on fait glisser le curseur de la côte vers le large en s’assurant que le
profil soit perpendiculaire à la côte.
2.1.5. Résultats et interprétation :
2.1.5.1. La morphologie sous-marine :
Commentaire :
La carte bathymétrique qu’on à obtenue montre des isobathes plus ou mois régulières.
Cette régularité de la morphologie sous marine de notre zone d’étude est bien remarquable
jusqu'à l’arrivé à l’isobathe (-4m), ou en remarque entre les deux isobathe (isobathes -4m

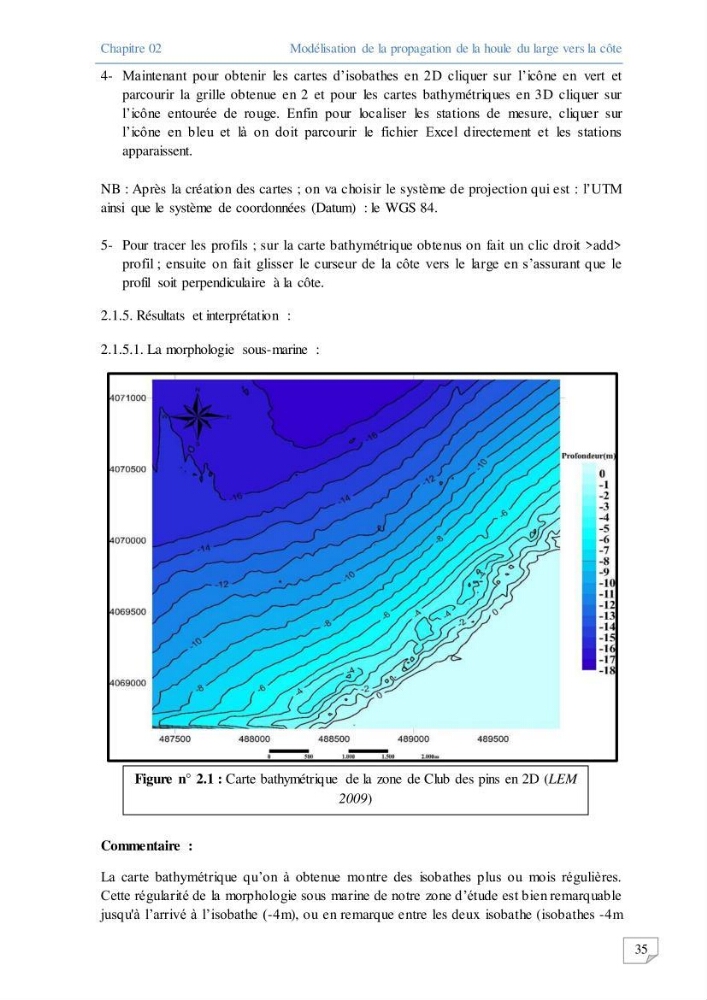

Figure n° 2.1 : Carte bathymétrique de la zone de Club des pins en 2D (LEM
2009)
