Chapitre III : Les solutions de protection
82
Cette valeur de h/L 0 est ensuite projetée sur la courbe pour donner la proportion de h/L, a partir de la L
est déterminée.
b. La longueur en tête du brise-lame : e :
La longueur en tête du brise-lame est estimée selon Dattari, 1979 par la formule suivante :
e/L = 0,2 à 0,3
Tel que :
-e : La longueur en tête. (Mètres).
-L : La longueur d’onde au pied de l’ouvrage. (Mètres).
c. Hauteur de la houle de dimensionnement (H t ) :
Pour un ouvrage de défense des côtes, ainsi que pour tout ouvrage en eau peu profonde, la hauteur de
la houle de dimensionnement est bien souvent celle qui correspond à la hauteur de la plus grande
houle déferlante pouvant atteindre l’ouvrage.
On distingue en général quatre types de déferlement (glissant, plongeant, cassant et gonflant) mais on
s’intéresse surtout ici au déferlement plongeant qui est le plus dangereux pour les ouvrages,
La figure n°45 permet de déterminer H t directement à partir de la hauteur d’eau D au pied de l’ouvrage
et de la hauteur de l’ouvrage.

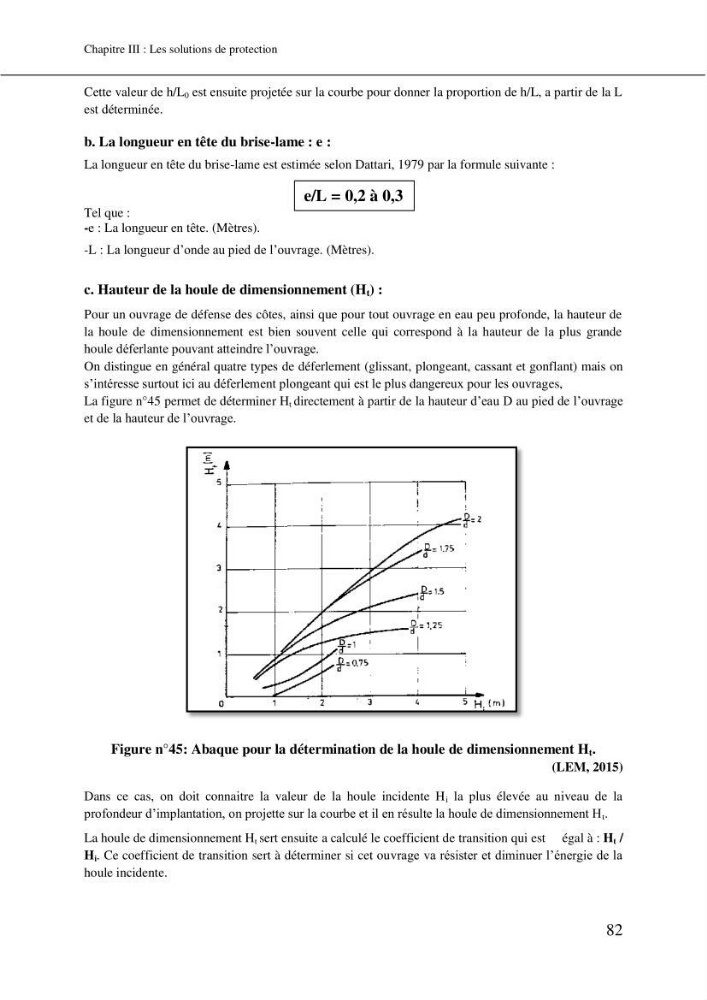

Figure n°45: Abaque pour la détermination de la houle de dimensionnement H t .
(LEM, 2015)
Dans ce cas, on doit connaitre la valeur de la houle incidente H i la plus élevée au niveau de la
profondeur d’implantation, on projette sur la courbe et il en résulte la houle de dimensionnement H t .
La houle de dimensionnement H t sert ensuite a calculé le coefficient de transition qui est égal à : H t /
H i . Ce coefficient de transition sert à déterminer si cet ouvrage va résister et diminuer l’énergie de la
houle incidente.
