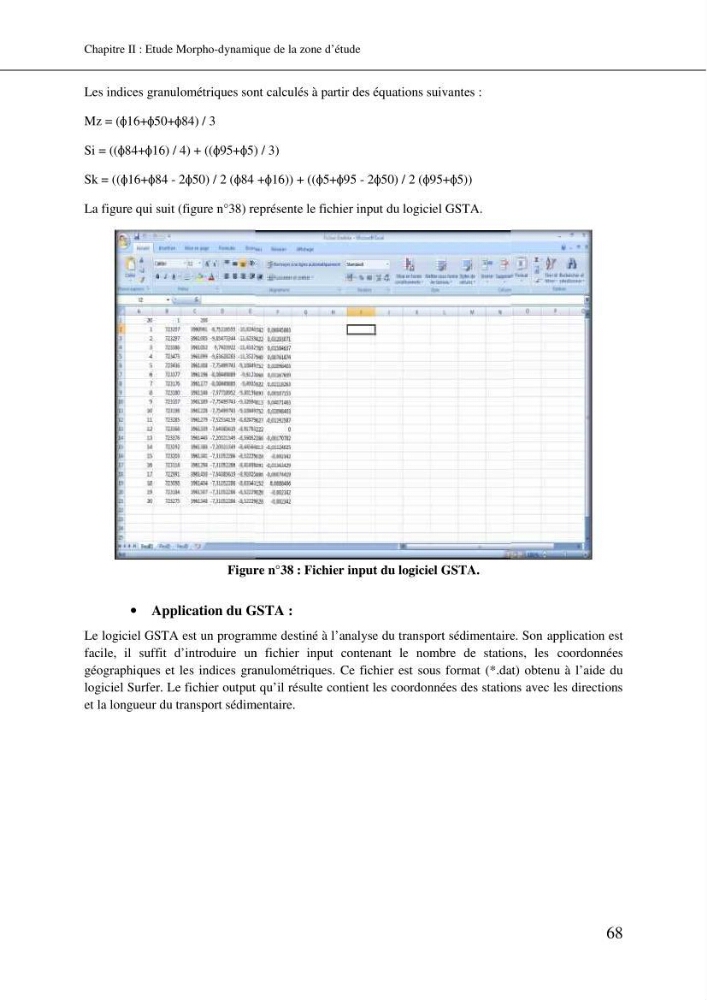

Chapitre II : Etude Morpho-dynamique de la zone d’étude
68
Les indices granulométriques sont calculés à partir des équations suivantes :
Mz = (ϕ16+ϕ50+ϕ84) / 3
Si = ((ϕ84+ϕ16) / 4) + ((ϕ95+ϕ5) / 3)
Sk = ((ϕ16+ϕ84 - 2ϕ50) / 2 (ϕ84 +ϕ16)) + ((ϕ5+ϕ95 - 2ϕ50) / 2 (ϕ95+ϕ5))
La figure qui suit (figure n°38) représente le fichier input du logiciel GSTA.
Figure n°38 : Fichier input du logiciel GSTA.
 Application du GSTA :
Le logiciel GSTA est un programme destiné à l’analyse du transport sédimentaire. Son application est
facile, il suffit d’introduire un fichier input contenant le nombre de stations, les coordonnées
géographiques et les indices granulométriques. Ce fichier est sous format (*.dat) obtenu à l’aide du
logiciel Surfer. Le fichier output qu’il résulte contient les coordonnées des stations avec les directions
et la longueur du transport sédimentaire.
