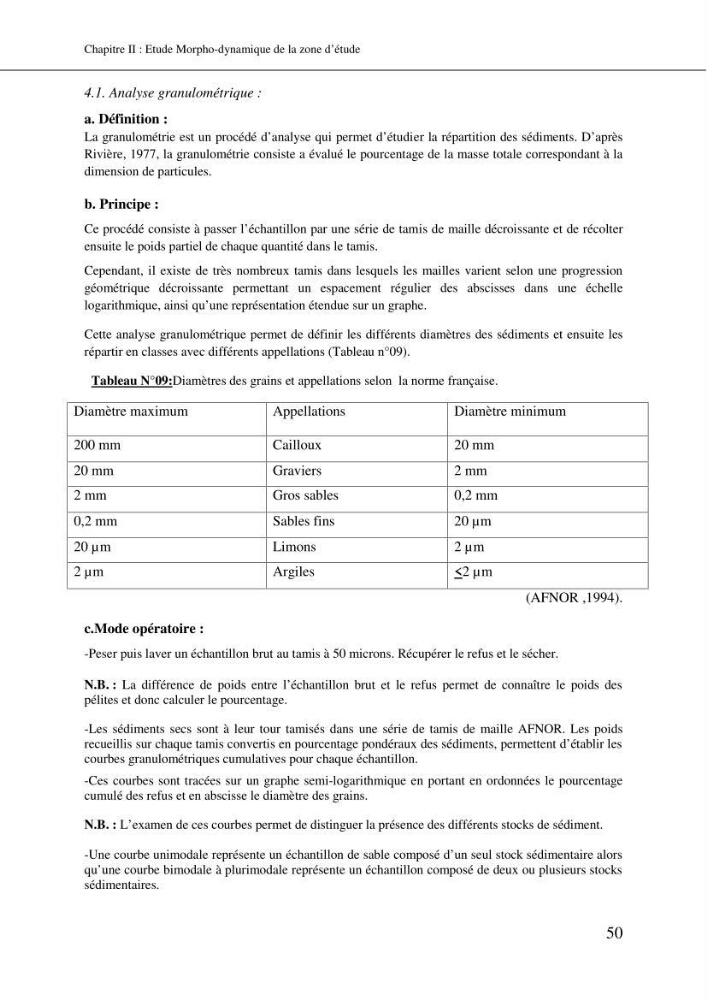

Chapitre II : Etude Morpho-dynamique de la zone d’étude
50
4.1. Analyse granulométrique :
a. Définition :
La granulométrie est un procédé d’analyse qui permet d’étudier la répartition des sédiments. D’après
Rivière, 1977, la granulométrie consiste a évalué le pourcentage de la masse totale correspondant à la
dimension de particules.
b. Principe :
Ce procédé consiste à passer l’échantillon par une série de tamis de maille décroissante et de récolter
ensuite le poids partiel de chaque quantité dans le tamis.
Cependant, il existe de très nombreux tamis dans lesquels les mailles varient selon une progression
géométrique décroissante permettant un espacement régulier des abscisses dans une échelle
logarithmique, ainsi qu’une représentation étendue sur un graphe.
Cette analyse granulométrique permet de définir les différents diamètres des sédiments et ensuite les
répartir en classes avec différents appellations (Tableau n°09).
Tableau N°09:Diamètres des grains et appellations selon la norme française.
Diamètre maximum
Appellations
Diamètre minimum
200 mm
Cailloux
20 mm
20 mm
Graviers
2 mm
2 mm
Gros sables
0,2 mm
0,2 mm
Sables fins
20 µm
20 µm
Limons
2 µm
2 µm
Argiles
<2 µm
(AFNOR ,1994).
c.Mode opératoire :
-Peser puis laver un échantillon brut au tamis à 50 microns. Récupérer le refus et le sécher.
N.B. : La différence de poids entre l’échantillon brut et le refus permet de connaître le poids des
pélites et donc calculer le pourcentage.
-Les sédiments secs sont à leur tour tamisés dans une série de tamis de maille AFNOR. Les poids
recueillis sur chaque tamis convertis en pourcentage pondéraux des sédiments, permettent d’établir les
courbes granulométriques cumulatives pour chaque échantillon.
-Ces courbes sont tracées sur un graphe semi-logarithmique en portant en ordonnées le pourcentage
cumulé des refus et en abscisse le diamètre des grains.
N.B. : L’examen de ces courbes permet de distinguer la présence des différents stocks de sédiment.
-Une courbe unimodale représente un échantillon de sable composé d’un seul stock sédimentaire alors
qu’une courbe bimodale à plurimodale représente un échantillon composé de deux ou plusieurs stocks
sédimentaires.
