Chapitre II : Etude Morpho-dynamique de la zone d’étude
41

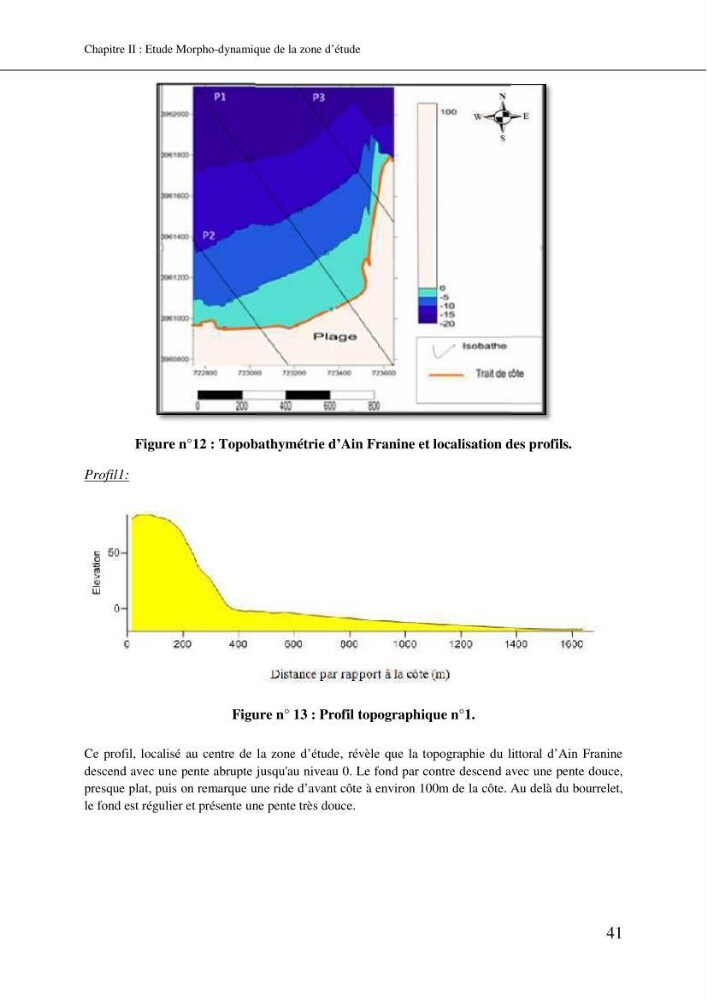

Figure n°12 : Topobathymétrie d’Ain Franine et localisation des profils.
Profil1:
Figure n° 13 : Profil topographique n°1.
Ce profil, localisé au centre de la zone d’étude, révèle que la topographie du littoral d’Ain Franine
descend avec une pente abrupte jusqu'au niveau 0. Le fond par contre descend avec une pente douce,
presque plat, puis on remarque une ride d’avant côte à environ 100m de la côte. Au delà du bourrelet,
le fond est régulier et présente une pente très douce.
