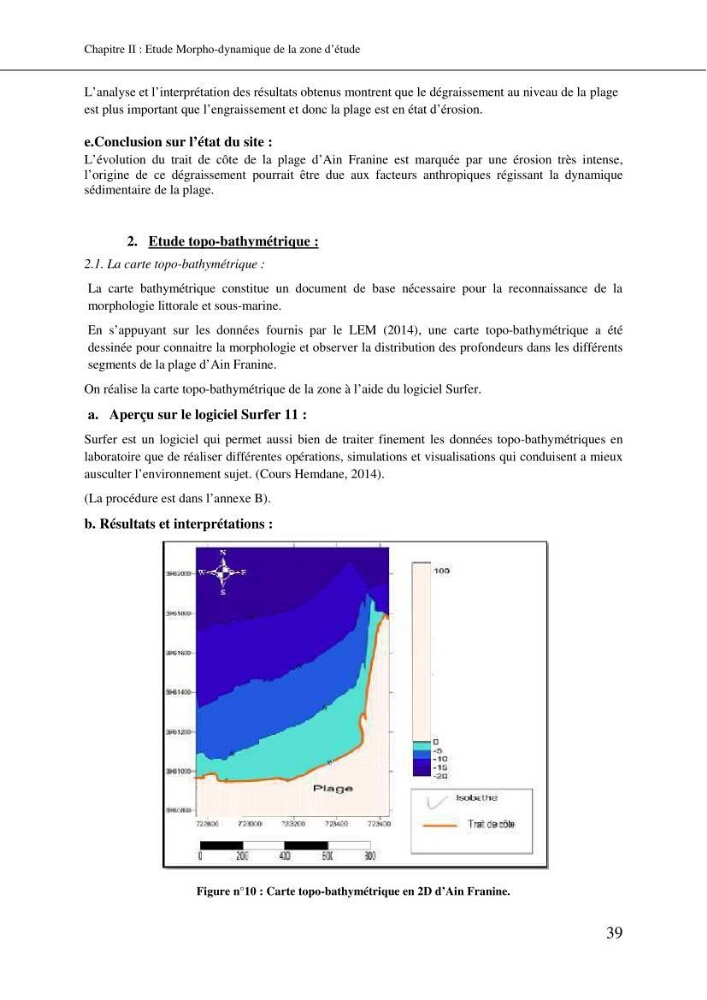

Chapitre II : Etude Morpho-dynamique de la zone d’étude
39
L’analyse et l’interprétation des résultats obtenus montrent que le dégraissement au niveau de la plage
est plus important que l’engraissement et donc la plage est en état d’érosion.
e.Conclusion sur l’état du site :
L’évolution du trait de côte de la plage d’Ain Franine est marquée par une érosion très intense,
l’origine de ce dégraissement pourrait être due aux facteurs anthropiques régissant la dynamique
sédimentaire de la plage.
2. Etude topo-bathymétrique :
2.1. La carte topo-bathymétrique :
La carte bathymétrique constitue un document de base nécessaire pour la reconnaissance de la
morphologie littorale et sous-marine.
En s’appuyant sur les données fournis par le LEM (2014), une carte topo-bathymétrique a été
dessinée pour connaitre la morphologie et observer la distribution des profondeurs dans les différents
segments de la plage d’Ain Franine.
On réalise la carte topo-bathymétrique de la zone à l’aide du logiciel Surfer.
a. Aperçu sur le logiciel Surfer 11 :
Surfer est un logiciel qui permet aussi bien de traiter finement les données topo-bathymétriques en
laboratoire que de réaliser différentes opérations, simulations et visualisations qui conduisent a mieux
ausculter l’environnement sujet. (Cours Hemdane, 2014).
(La procédure est dans l’annexe B).
b. Résultats et interprétations :
Figure n°10 : Carte topo-bathymétrique en 2D d’Ain Franine.
