Chapitre VII : SIMULATION DE LA RÉFRACTION DE LA HOULE À LA CÔTE
87
Après l’exécution y aura un fichier sous format *.TXT, qu’on pourra ouvrir à l’aide
d’Excel et choisir les deux paramètres qui nous intéresse à savoir : la hauteur significative de
la houle dans chaque point ainsi que la direction de propagation des vagues.
En utilisant les résultats de SWAN et à l’aide du logiciel "Surfer 11 ", on a créé les couches
suivantes: la bathymétrie, la houle significative et la direction de propagation des vagues de
chaque cas.
3. Résultats et interprétations
3.1. La réfraction de la houle de direction Nord-Ouest
Les figures (Figure 64) et (3 et 4 Annexe 6) présentent les résultats de l’étude de la
réfraction pour des houles de secteur Nord-Ouest (N360°) et de période de 6, 8 et 10 seconds
respectivement. La propagation se fait d’une façon presque perpendiculaire, le coefficient de
réfraction est en moyenne égal à 0,77 à 10 m de profondeur d’où ces houles atteignent le trait
de côte sans qu’elles changent la direction. Elles perdent que peu de leur énergie du large à
l’approche de la côte. Les hauteurs significatives varient entre 1m et 5m et se répartissent
d’une façon asymétrique et croissante du large par rapport à la diagonale perpendiculaire au
trait de côte.

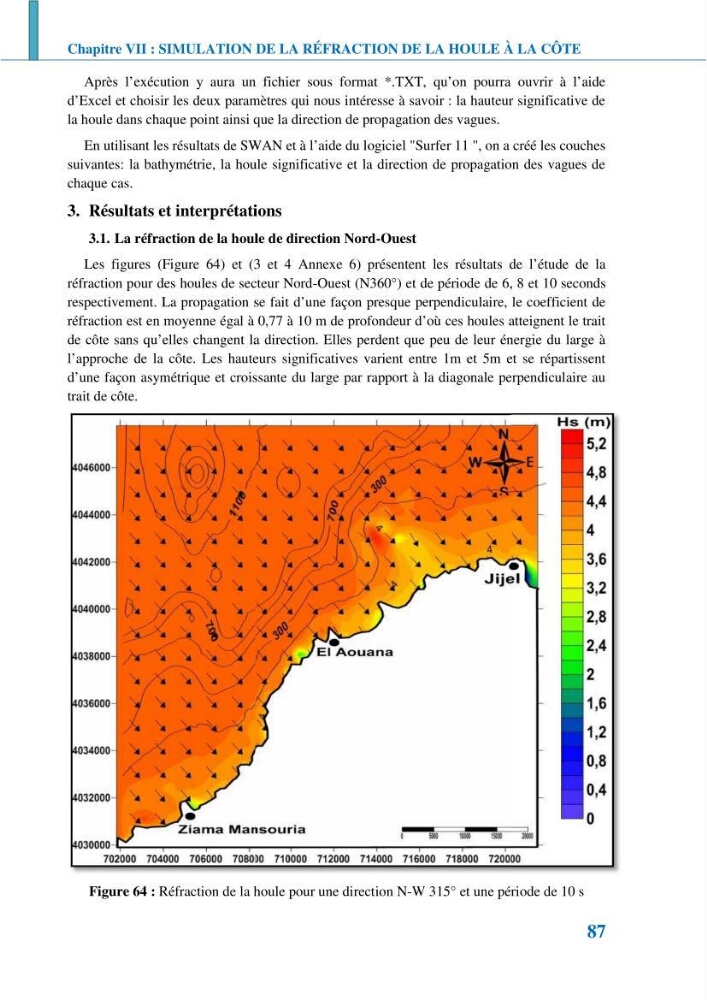

Figure 64 : Réfraction de la houle pour une direction N-W 315° et une période de 10 s
