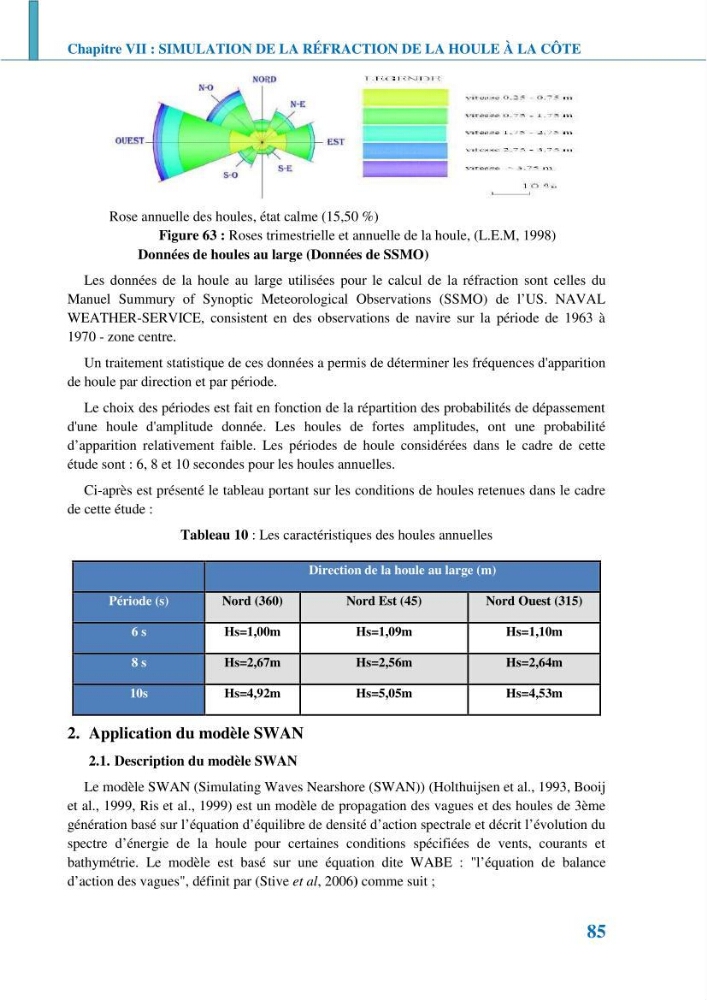

Chapitre VII : SIMULATION DE LA RÉFRACTION DE LA HOULE À LA CÔTE
85
Rose annuelle des houles, état calme (15,50 %)
Figure 63 : Roses trimestrielle et annuelle de la houle, (L.E.M, 1998)
Données de houles au large (Données de SSMO)
Les données de la houle au large utilisées pour le calcul de la réfraction sont celles du
Manuel Summury of Synoptic Meteorological Observations (SSMO) de l’US. NAVAL
WEATHER-SERVICE, consistent en des observations de navire sur la période de 1963 à
1970 - zone centre.
Un traitement statistique de ces données a permis de déterminer les fréquences d'apparition
de houle par direction et par période.
Le choix des périodes est fait en fonction de la répartition des probabilités de dépassement
d'une houle d'amplitude donnée. Les houles de fortes amplitudes, ont une probabilité
d’apparition relativement faible. Les périodes de houle considérées dans le cadre de cette
étude sont : 6, 8 et 10 secondes pour les houles annuelles.
Ci-après est présenté le tableau portant sur les conditions de houles retenues dans le cadre
de cette étude :
Tableau 10 : Les caractéristiques des houles annuelles
2. Application du modèle SWAN
2.1. Description du modèle SWAN
Le modèle SWAN (Simulating Waves Nearshore (SWAN)) (Holthuijsen et al., 1993, Booij
et al., 1999, Ris et al., 1999) est un modèle de propagation des vagues et des houles de 3ème
génération basé sur l’équation d’équilibre de densité d’action spectrale et décrit l’évolution du
spectre d’énergie de la houle pour certaines conditions spécifiées de vents, courants et
bathymétrie. Le modèle est basé sur une équation dite WABE : "l’équation de balance
d’action des vagues", définit par (Stive et al, 2006) comme suit ;
Direction de la houle au large (m)
Période (s)
Nord (360)
Nord Est (45)
Nord Ouest (315)
6 s
Hs=1,00m
Hs=1,09m
Hs=1,10m
8 s
Hs=2,67m
Hs=2,56m
Hs=2,64m
10s
Hs=4,92m
Hs=5,05m
Hs=4,53m
85
Rose annuelle des houles, état calme (15,50 %)
Figure 63 : Roses trimestrielle et annuelle de la houle, (L.E.M, 1998)
Données de houles au large (Données de SSMO)
Les données de la houle au large utilisées pour le calcul de la réfraction sont celles du
Manuel Summury of Synoptic Meteorological Observations (SSMO) de l’US. NAVAL
WEATHER-SERVICE, consistent en des observations de navire sur la période de 1963 à
1970 - zone centre.
Un traitement statistique de ces données a permis de déterminer les fréquences d'apparition
de houle par direction et par période.
Le choix des périodes est fait en fonction de la répartition des probabilités de dépassement
d'une houle d'amplitude donnée. Les houles de fortes amplitudes, ont une probabilité
d’apparition relativement faible. Les périodes de houle considérées dans le cadre de cette
étude sont : 6, 8 et 10 secondes pour les houles annuelles.
Ci-après est présenté le tableau portant sur les conditions de houles retenues dans le cadre
de cette étude :
Tableau 10 : Les caractéristiques des houles annuelles
2. Application du modèle SWAN
2.1. Description du modèle SWAN
Le modèle SWAN (Simulating Waves Nearshore (SWAN)) (Holthuijsen et al., 1993, Booij
et al., 1999, Ris et al., 1999) est un modèle de propagation des vagues et des houles de 3ème
génération basé sur l’équation d’équilibre de densité d’action spectrale et décrit l’évolution du
spectre d’énergie de la houle pour certaines conditions spécifiées de vents, courants et
bathymétrie. Le modèle est basé sur une équation dite WABE : "l’équation de balance
d’action des vagues", définit par (Stive et al, 2006) comme suit ;
Direction de la houle au large (m)
Période (s)
Nord (360)
Nord Est (45)
Nord Ouest (315)
6 s
Hs=1,00m
Hs=1,09m
Hs=1,10m
8 s
Hs=2,67m
Hs=2,56m
Hs=2,64m
10s
Hs=4,92m
Hs=5,05m
Hs=4,53m
