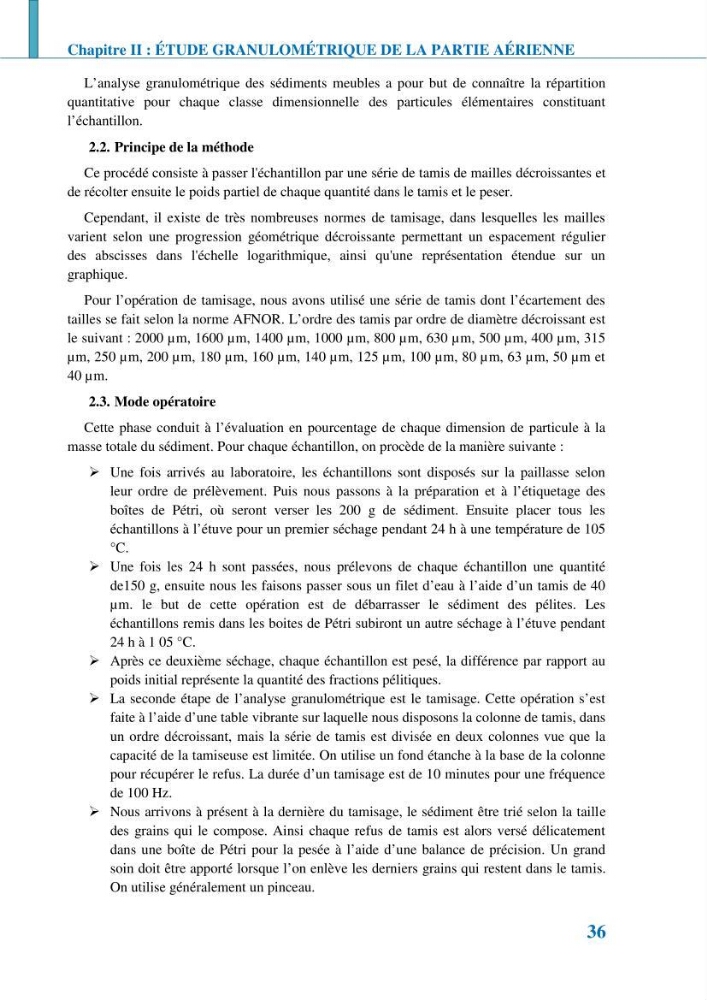

Chapitre II : ÉTUDE GRANULOMÉTRIQUE DE LA PARTIE AÉRIENNE
36
L’analyse granulométrique des sédiments meubles a pour but de connaître la répartition
quantitative pour chaque classe dimensionnelle des particules élémentaires constituant
l’échantillon.
2.2. Principe de la méthode
Ce procédé consiste à passer l'échantillon par une série de tamis de mailles décroissantes et
de récolter ensuite le poids partiel de chaque quantité dans le tamis et le peser.
Cependant, il existe de très nombreuses normes de tamisage, dans lesquelles les mailles
varient selon une progression géométrique décroissante permettant un espacement régulier
des abscisses dans l'échelle logarithmique, ainsi qu'une représentation étendue sur un
graphique.
Pour l’opération de tamisage, nous avons utilisé une série de tamis dont l’écartement des
tailles se fait selon la norme AFNOR. L’ordre des tamis par ordre de diamètre décroissant est
le suivant : 2000 µm, 1600 µm, 1400 µm, 1000 µm, 800 µm, 630 µm, 500 µm, 400 µm, 315
µm, 250 µm, 200 µm, 180 µm, 160 µm, 140 µm, 125 µm, 100 µm, 80 µm, 63 µm, 50 µm et
40 µm.
2.3. Mode opératoire
Cette phase conduit à l’évaluation en pourcentage de chaque dimension de particule à la
masse totale du sédiment. Pour chaque échantillon, on procède de la manière suivante :
Une fois arrivés au laboratoire, les échantillons sont disposés sur la paillasse selon
leur ordre de prélèvement. Puis nous passons à la préparation et à l’étiquetage des
boîtes de Pétri, où seront verser les 200 g de sédiment. Ensuite placer tous les
échantillons à l’étuve pour un premier séchage pendant 24 h à une température de 105
°C.
Une fois les 24 h sont passées, nous prélevons de chaque échantillon une quantité
de150 g, ensuite nous les faisons passer sous un filet d’eau à l’aide d’un tamis de 40
µm. le but de cette opération est de débarrasser le sédiment des pélites. Les
échantillons remis dans les boites de Pétri subiront un autre séchage à l’étuve pendant
24 h à 1 05 °C.
Après ce deuxième séchage, chaque échantillon est pesé, la différence par rapport au
poids initial représente la quantité des fractions pélitiques.
La seconde étape de l’analyse granulométrique est le tamisage. Cette opération s’est
faite à l’aide d’une table vibrante sur laquelle nous disposons la colonne de tamis, dans
un ordre décroissant, mais la série de tamis est divisée en deux colonnes vue que la
capacité de la tamiseuse est limitée. On utilise un fond étanche à la base de la colonne
pour récupérer le refus. La durée d’un tamisage est de 10 minutes pour une fréquence
de 100 Hz.
Nous arrivons à présent à la dernière du tamisage, le sédiment être trié selon la taille
des grains qui le compose. Ainsi chaque refus de tamis est alors versé délicatement
dans une boîte de Pétri pour la pesée à l’aide d’une balance de précision. Un grand
soin doit être apporté lorsque l’on enlève les derniers grains qui restent dans le tamis.
On utilise généralement un pinceau.
