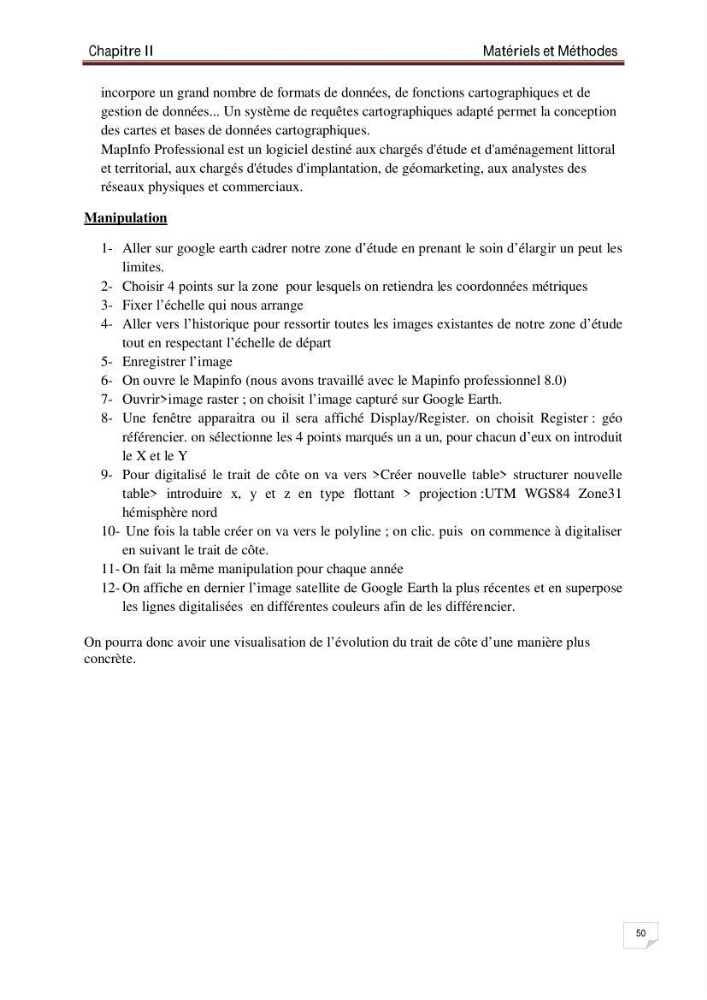

Chapitre II
Matériels et Méthodes
50
incorpore un grand nombre de formats de données, de fonctions cartographiques et de
gestion de données... Un système de requêtes cartographiques adapté permet la conception
des cartes et bases de données cartographiques.
MapInfo Professional est un logiciel destiné aux chargés d'étude et d'aménagement littoral
et territorial, aux chargés d'études d'implantation, de géomarketing, aux analystes des
réseaux physiques et commerciaux.
Manipulation
1- Aller sur google earth cadrer notre zone d’étude en prenant le soin d’élargir un peut les
limites.
2- Choisir 4 points sur la zone pour lesquels on retiendra les coordonnées métriques
3- Fixer l’échelle qui nous arrange
4- Aller vers l’historique pour ressortir toutes les images existantes de notre zone d’étude
tout en respectant l’échelle de départ
5- Enregistrer l’image
6- On ouvre le Mapinfo (nous avons travaillé avec le Mapinfo professionnel 8.0)
7- Ouvrir>image raster ; on choisit l’image capturé sur Google Earth.
8- Une fenêtre apparaitra ou il sera affiché Display/Register. on choisit Register : géo
référencier. on sélectionne les 4 points marqués un a un, pour chacun d’eux on introduit
le X et le Y
9- Pour digitalisé le trait de côte on va vers >Créer nouvelle table> structurer nouvelle
table> introduire x, y et z en type flottant > projection :UTM WGS84 Zone31
hémisphère nord
10- Une fois la table créer on va vers le polyline ; on clic. puis on commence à digitaliser
en suivant le trait de côte.
11- On fait la même manipulation pour chaque année
12- On affiche en dernier l’image satellite de Google Earth la plus récentes et en superpose
les lignes digitalisées en différentes couleurs afin de les différencier.
On pourra donc avoir une visualisation de l’évolution du trait de côte d’une manière plus
concrète.
