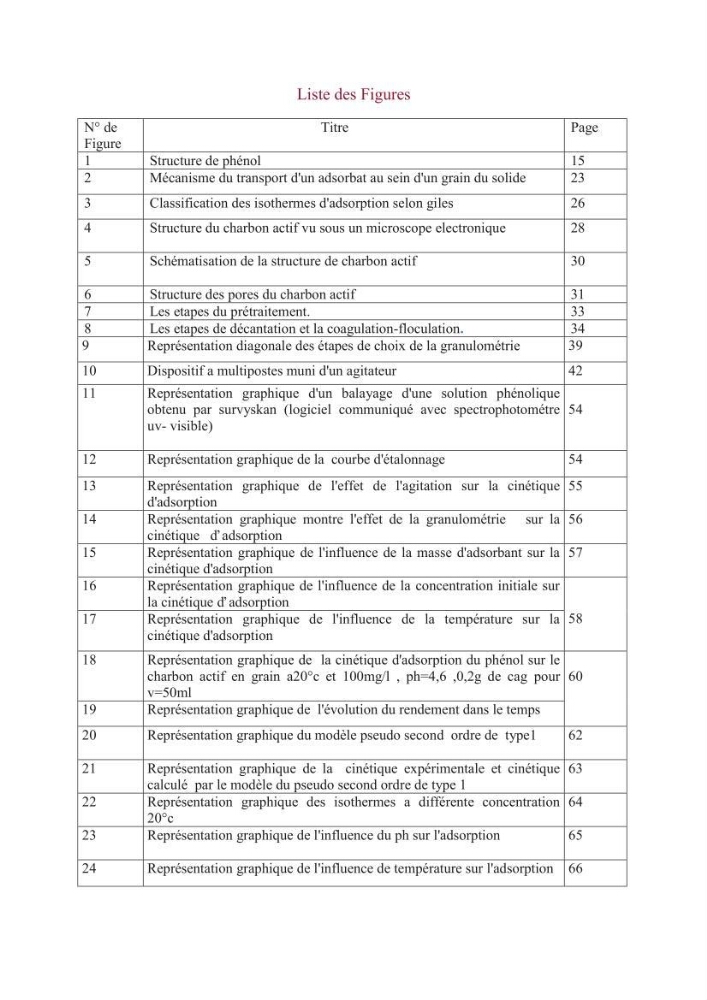

Liste des Figures
N° de
Figure
Titre
Page
1
Structure de phénol
15
2
Mécanisme du transport d'un adsorbat au sein d'un grain du solide
23
3
Classification des isothermes d'adsorption selon giles
26
4
Structure du charbon actif vu sous un microscope electronique
28
5
Schématisation de la structure de charbon actif
30
6
Structure des pores du charbon actif
31
7
Les etapes du prétraitement.
33
8
Les etapes de décantation et la coagulation-floculation.
34
9
Représentation diagonale des étapes de choix de la granulométrie
39
10
Dispositif a multipostes muni d'un agitateur
42
11
Représentation graphique d'un balayage d'une solution phénolique
obtenu par survyskan (logiciel communiqué avec spectrophotométre
uv- visible)
54
12
Représentation graphique de la courbe d'étalonnage
54
13
Représentation graphique de l'effet de l'agitation sur la cinétique
d'adsorption
55
14
Représentation graphique montre l'effet de la granulométrie sur la
cinétique d’adsorption
56
15
Représentation graphique de l'influence de la masse d'adsorbant sur la
cinétique d'adsorption
57
16
Représentation graphique de l'influence de la concentration initiale sur
la cinétique d’adsorption
58
17
Représentation graphique de l'influence de la température sur la
cinétique d'adsorption
18
Représentation graphique de la cinétique d'adsorption du phénol sur le
charbon actif en grain a20°c et 100mg/l , ph=4,6 ,0,2g de cag pour
v=50ml
60
19
Représentation graphique de l'évolution du rendement dans le temps
20
Représentation graphique du modèle pseudo second ordre de type1
62
21
Représentation graphique de la cinétique expérimentale et cinétique
calculé par le modèle du pseudo second ordre de type 1
63
22
Représentation graphique des isothermes a différente concentration
20°c
64
23
Représentation graphique de l'influence du ph sur l'adsorption
65
24
Représentation graphique de l'influence de température sur l'adsorption 66
