CHAPITRE II
Matériels et Méthodes
Page 72
Le marnage n’a pas été pris en considération lors de la configuration des différents
modules de simulation intégré dans le système du MIKE21, du fait que le niveau des
marées est insignifiant, vu que notre zone d’étude est caractérisée par une côte microtidale.
d.
Les données de niveau d’eau.
Le niveau de la mer qui a été retenu pour la simulation est nul, les valeurs de la surcôte
entretenues, sont prises comme une constante qui est égale à 0.34m.
II.3.4.2. Configuration d’un fichier de simulation « Modèle couplé MIKE21/3
FM » :
Une étude bidimensionnelle de la propagation de la houle, de la courantologie et du
transport sédimentaire est mise en œuvre ; celle-ci est effectuée avec les modules HD, SW
et ST, respectivement, du logiciel MIKE 21. Une courte description de ces modules est
donnée ci-après.
Commencer par lancer le module «MIKE21/3 coupled Model FM » dans l’onglet
MIKE21/3 integrated models. La page d’accueil se présente comme suit :

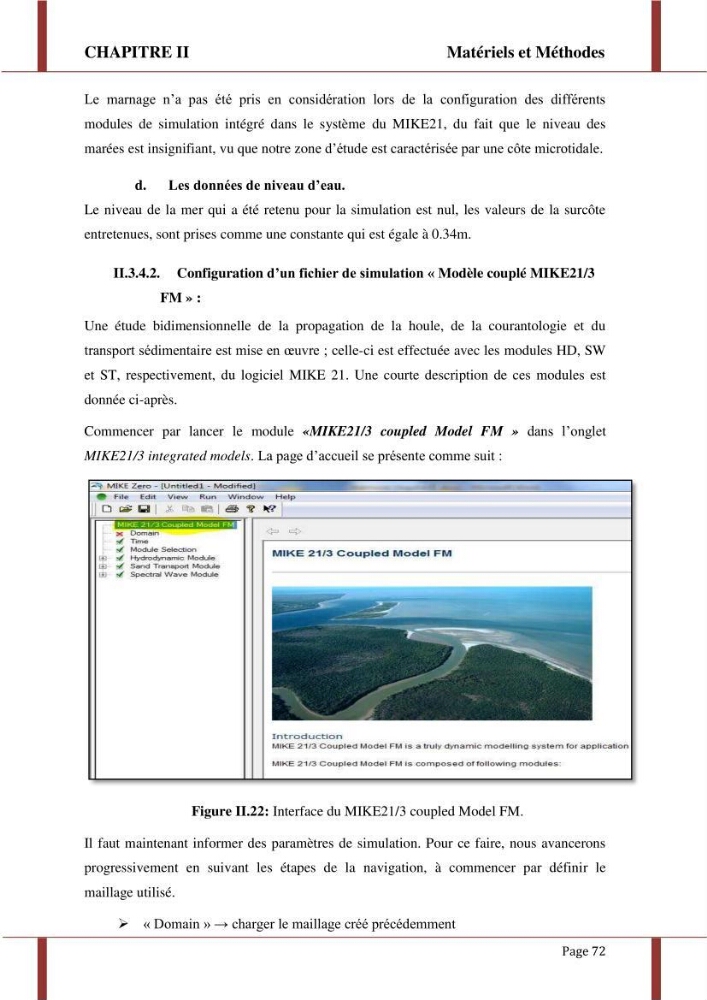

Figure I.29: Figure II.22: Interface du MIKE21/3 coupled Model FM.
Il faut maintenant informer des paramètres de simulation. Pour ce faire, nous avancerons
progressivement en suivant les étapes de la navigation, à commencer par définir le
maillage utilisé.
« Domain » → charger le maillage créé précédemment
