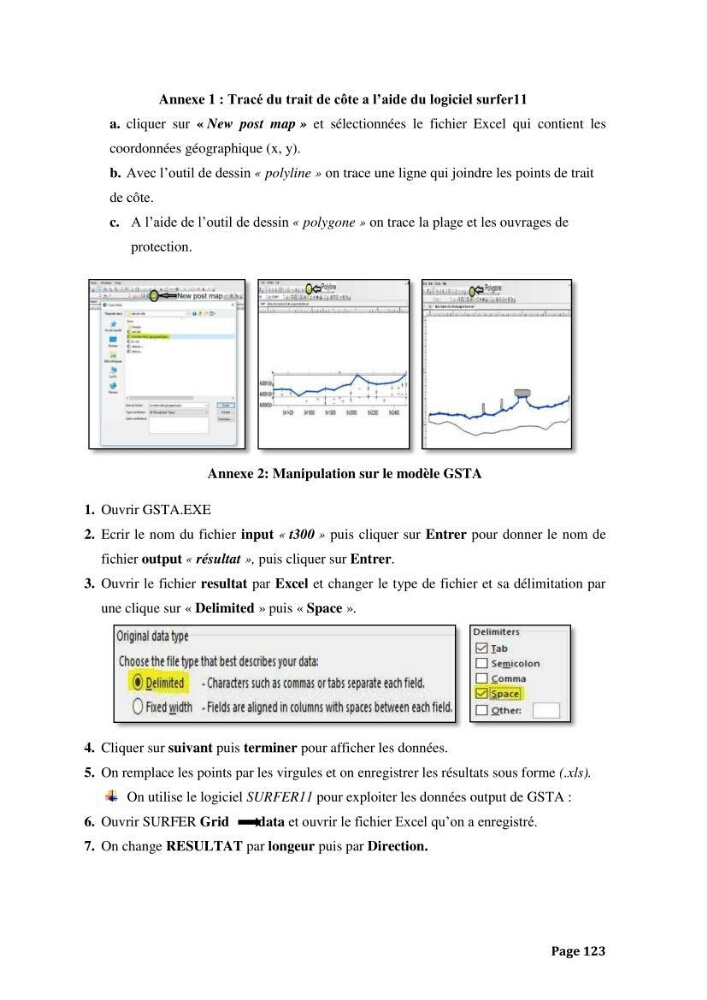

Annexe 1 : Tracé du trait de côte a l’aide du logiciel surfer11
a. cliquer sur « New post map » et sélectionnées le fichier Excel qui contient les
coordonnées géographique (x, y).
b. Avec l’outil de dessin « polyline » on trace une ligne qui joindre les points de trait
de côte.
c. A l’aide de l’outil de dessin « polygone » on trace la plage et les ouvrages de
protection.
Annexe 2: Manipulation sur le modèle GSTA
1. Ouvrir GSTA.EXE
2. Ecrir le nom du fichier input « t300 » puis cliquer sur Entrer pour donner le nom de
fichier output « résultat », puis cliquer sur Entrer.
3. Ouvrir le fichier resultat par Excel et changer le type de fichier et sa délimitation par
une clique sur « Delimited » puis « Space ».
4. Cliquer sur suivant puis terminer pour afficher les données.
5. On remplace les points par les virgules et on enregistrer les résultats sous forme (.xls).
On utilise le logiciel SURFER11 pour exploiter les données output de GSTA :
6. Ouvrir SURFER Grid
data et ouvrir le fichier Excel qu’on a enregistré.
7. On change RESULTAT par longeur puis par Direction.
