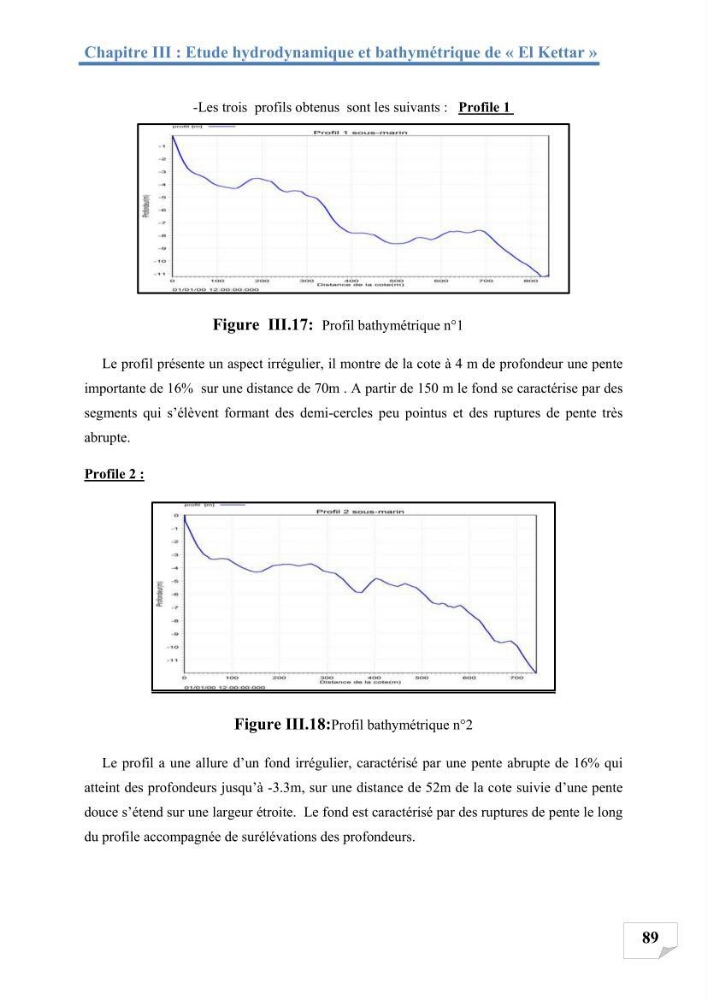

Chapitre III : Etude hydrodynamique et bathymétrique de « El Kettar »
89
-Les trois profils obtenus sont les suivants : Profile 1
Figure III.17: Profil bathymétrique n°1
Le profil présente un aspect irrégulier, il montre de la cote à 4 m de profondeur une pente
importante de 16% sur une distance de 70m . A partir de 150 m le fond se caractérise par des
segments qui s’élèvent formant des demi-cercles peu pointus et des ruptures de pente très
abrupte.
Profile 2 :
Figure III.18:Profil bathymétrique n°2
Le profil a une allure d’un fond irrégulier, caractérisé par une pente abrupte de 16% qui
atteint des profondeurs jusqu’à -3.3m, sur une distance de 52m de la cote suivie d’une pente
douce s’étend sur une largeur étroite. Le fond est caractérisé par des ruptures de pente le long
du profile accompagnée de surélévations des profondeurs.
89
-Les trois profils obtenus sont les suivants : Profile 1
Figure III.17: Profil bathymétrique n°1
Le profil présente un aspect irrégulier, il montre de la cote à 4 m de profondeur une pente
importante de 16% sur une distance de 70m . A partir de 150 m le fond se caractérise par des
segments qui s’élèvent formant des demi-cercles peu pointus et des ruptures de pente très
abrupte.
Profile 2 :
Figure III.18:Profil bathymétrique n°2
Le profil a une allure d’un fond irrégulier, caractérisé par une pente abrupte de 16% qui
atteint des profondeurs jusqu’à -3.3m, sur une distance de 52m de la cote suivie d’une pente
douce s’étend sur une largeur étroite. Le fond est caractérisé par des ruptures de pente le long
du profile accompagnée de surélévations des profondeurs.
