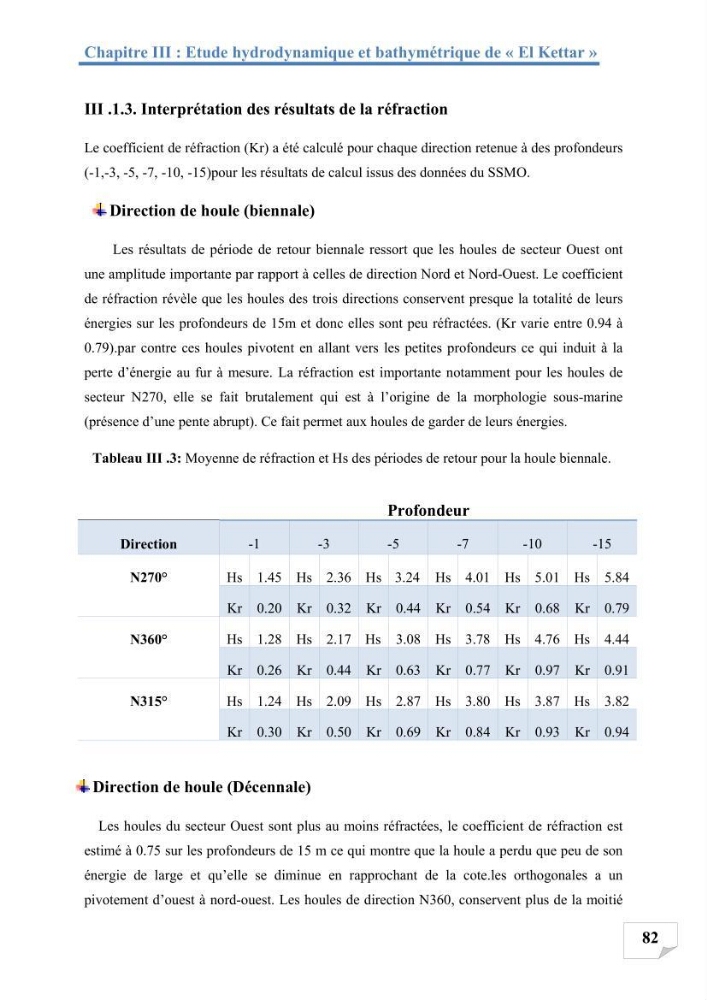

Chapitre III : Etude hydrodynamique et bathymétrique de « El Kettar »
82
III .1.3. Interprétation des résultats de la réfraction
Le coefficient de réfraction (Kr) a été calculé pour chaque direction retenue à des profondeurs
(-1,-3, -5, -7, -10, -15)pour les résultats de calcul issus des données du SSMO.
Direction de houle (biennale)
Les résultats de période de retour biennale ressort que les houles de secteur Ouest ont
une amplitude importante par rapport à celles de direction Nord et Nord-Ouest. Le coefficient
de réfraction révèle que les houles des trois directions conservent presque la totalité de leurs
énergies sur les profondeurs de 15m et donc elles sont peu réfractées. (Kr varie entre 0.94 à
0.79).par contre ces houles pivotent en allant vers les petites profondeurs ce qui induit à la
perte d’énergie au fur à mesure. La réfraction est importante notamment pour les houles de
secteur N270, elle se fait brutalement qui est à l’origine de la morphologie sous-marine
(présence d’une pente abrupt). Ce fait permet aux houles de garder de leurs énergies.
Tableau III .3: Moyenne de réfraction et Hs des périodes de retour pour la houle biennale.
Profondeur
Direction
-1
-3
-5
-7
-10
-15
N270°
Hs 1.45 Hs 2.36 Hs 3.24 Hs 4.01 Hs 5.01 Hs 5.84
Kr 0.20 Kr 0.32 Kr 0.44 Kr 0.54 Kr 0.68 Kr 0.79
N360°
Hs 1.28 Hs 2.17 Hs 3.08 Hs 3.78 Hs 4.76 Hs 4.44
Kr 0.26 Kr 0.44 Kr 0.63 Kr 0.77 Kr 0.97 Kr 0.91
N315°
Hs 1.24 Hs 2.09 Hs 2.87 Hs 3.80 Hs 3.87 Hs 3.82
Kr 0.30 Kr 0.50 Kr 0.69 Kr 0.84 Kr 0.93 Kr 0.94
Direction de houle (Décennale)
Les houles du secteur Ouest sont plus au moins réfractées, le coefficient de réfraction est
estimé à 0.75 sur les profondeurs de 15 m ce qui montre que la houle a perdu que peu de son
énergie de large et qu’elle se diminue en rapprochant de la cote.les orthogonales a un
pivotement d’ouest à nord-ouest. Les houles de direction N360, conservent plus de la moitié
