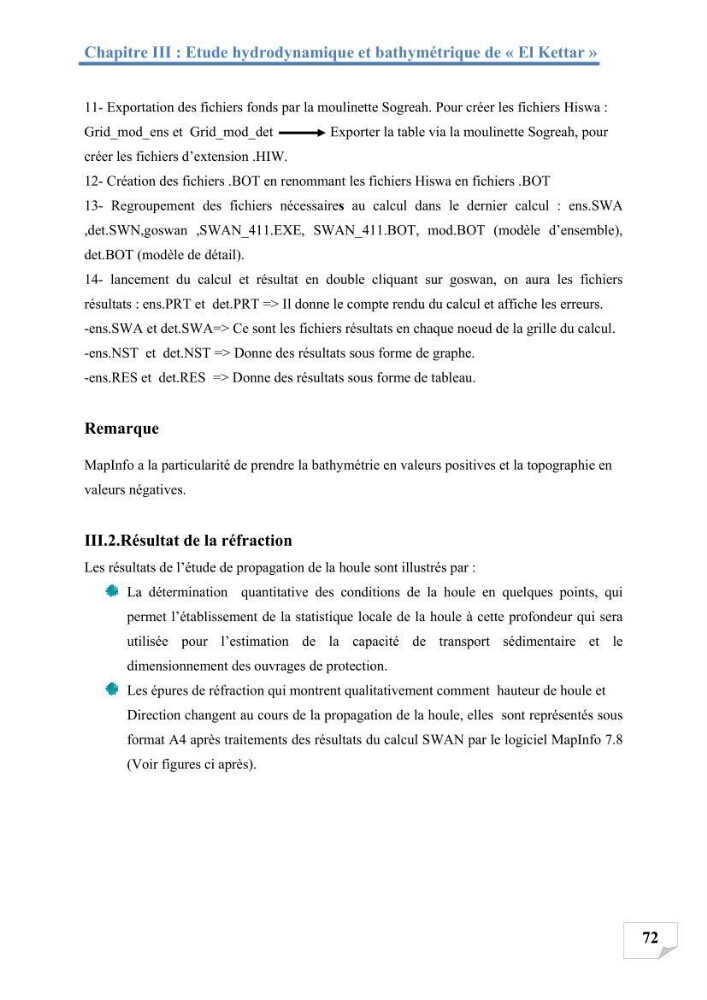

Chapitre III : Etude hydrodynamique et bathymétrique de « El Kettar »
72
11- Exportation des fichiers fonds par la moulinette Sogreah. Pour créer les fichiers Hiswa :
Grid_mod_ens et Grid_mod_det
Exporter la table via la moulinette Sogreah, pour
créer les fichiers d’extension .HIW.
12- Création des fichiers .BOT en renommant les fichiers Hiswa en fichiers .BOT
13- Regroupement des fichiers nécessaires au calcul dans le dernier calcul : ens.SWA
,det.SWN,goswan ,SWAN_411.EXE, SWAN_411.BOT, mod.BOT (modèle d’ensemble),
det.BOT (modèle de détail).
14- lancement du calcul et résultat en double cliquant sur goswan, on aura les fichiers
résultats : ens.PRT et det.PRT => Il donne le compte rendu du calcul et affiche les erreurs.
-ens.SWA et det.SWA=> Ce sont les fichiers résultats en chaque noeud de la grille du calcul.
-ens.NST et det.NST => Donne des résultats sous forme de graphe.
-ens.RES et det.RES => Donne des résultats sous forme de tableau.
Remarque
MapInfo a la particularité de prendre la bathymétrie en valeurs positives et la topographie en
valeurs négatives.
III.2.Résultat de la réfraction
Les résultats de l’étude de propagation de la houle sont illustrés par :
La détermination quantitative des conditions de la houle en quelques points, qui
permet l’établissement de la statistique locale de la houle à cette profondeur qui sera
utilisée pour l’estimation de la capacité de transport sédimentaire et le
dimensionnement des ouvrages de protection.
Les épures de réfraction qui montrent qualitativement comment hauteur de houle et
Direction changent au cours de la propagation de la houle, elles sont représentés sous
format A4 après traitements des résultats du calcul SWAN par le logiciel MapInfo 7.8
(Voir figures ci après).
