CHAPITRE 4
Etude sédimentologique préliminaire
60

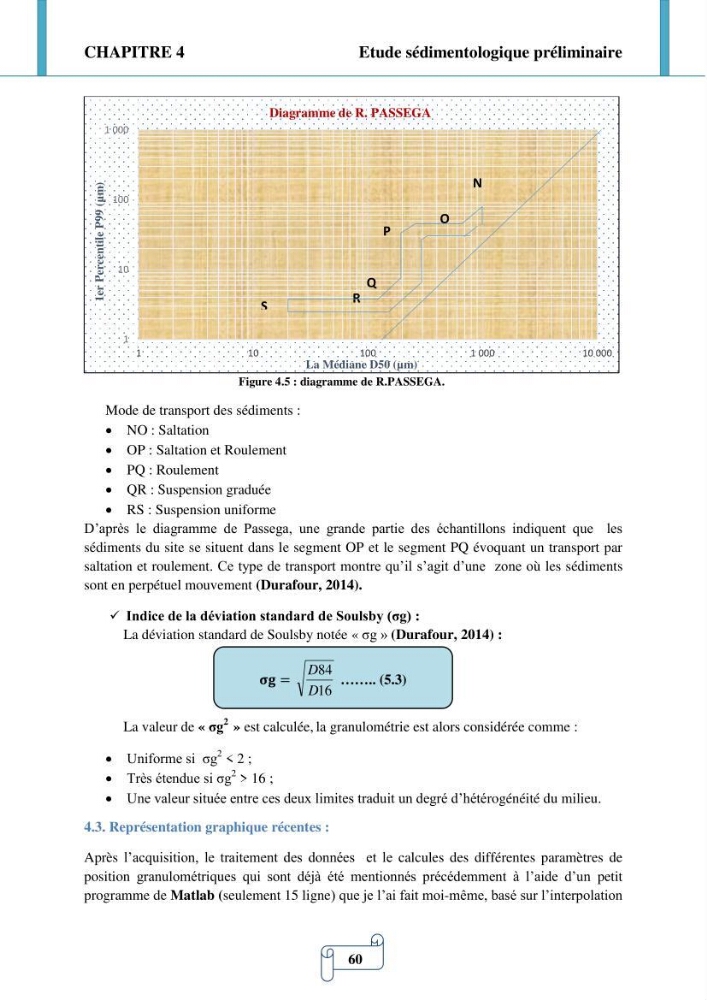

Figure 4.5 : diagramme de R.PASSEGA.
Mode de transport des sédiments :
 NO : Saltation
 OP : Saltation et Roulement
 PQ : Roulement
 QR : Suspension graduée
 RS : Suspension uniforme
D’après le diagramme de Passega, une grande partie des échantillons indiquent que les
sédiments du site se situent dans le segment OP et le segment PQ évoquant un transport par
saltation et roulement. Ce type de transport montre qu’il s’agit d’une zone où les sédiments
sont en perpétuel mouvement (Durafour, 2014).
 Indice de la déviation standard de Soulsby (σg) :
La déviation standard de Soulsby notée « σg » (Durafour, 2014) :
La valeur de « σg
2 » est calculée, la granulométrie est alors considérée comme :
 Uniforme si σg
2 < 2 ;
 Très étendue si σg
2 > 16 ;
 Une valeur située entre ces deux limites traduit un degré d’hétérogénéité du milieu.
4.3. Représentation graphique récentes :
Après l’acquisition, le traitement des données et le calcules des différentes paramètres de
position granulométriques qui sont déjà été mentionnés précédemment à l’aide d’un petit
programme de Matlab (seulement 15 ligne) que je l’ai fait moi-même, basé sur l’interpolation
1
10
100
1 000
1
10
100
1 000
10 000
1er Percentile
P99
(µm)
La Médiane D50 (µm)
Diagramme de R. PASSEGA
S
R
Q
P
O
N
𝛔𝐠 =
16
84
D
D
…….. (5.3)
