CHAPITRE 3
Etude bathymétrique
47
2.4. Présentation et analyse des résultats
2.4.1 Cartes topo bathymétriques :

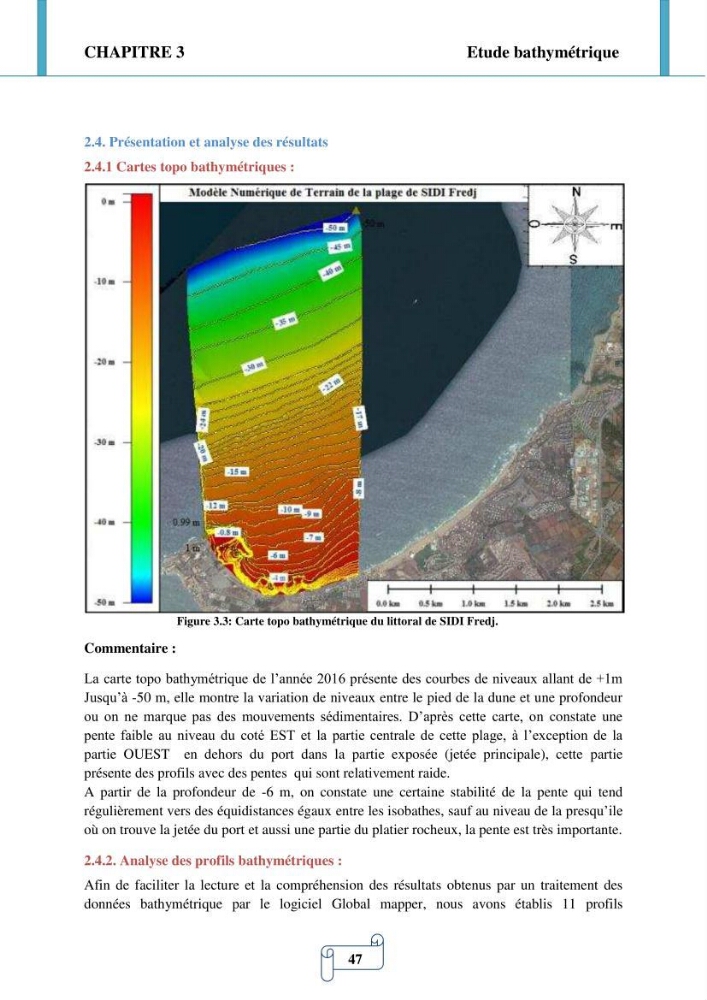

Figure 3.3: Carte topo bathymétrique du littoral de SIDI Fredj.
Commentaire :
La carte topo bathymétrique de l’année 2016 présente des courbes de niveaux allant de +1m
Jusqu’à -50 m, elle montre la variation de niveaux entre le pied de la dune et une profondeur
ou on ne marque pas des mouvements sédimentaires. D’après cette carte, on constate une
pente faible au niveau du coté EST et la partie centrale de cette plage, à l’exception de la
partie OUEST en dehors du port dans la partie exposée (jetée principale), cette partie
présente des profils avec des pentes qui sont relativement raide.
A partir de la profondeur de -6 m, on constate une certaine stabilité de la pente qui tend
régulièrement vers des équidistances égaux entre les isobathes, sauf au niveau de la presqu’ile
où on trouve la jetée du port et aussi une partie du platier rocheux, la pente est très importante.
2.4.2. Analyse des profils bathymétriques :
Afin de faciliter la lecture et la compréhension des résultats obtenus par un traitement des
données bathymétrique par le logiciel Global mapper, nous avons établis 11 profils
