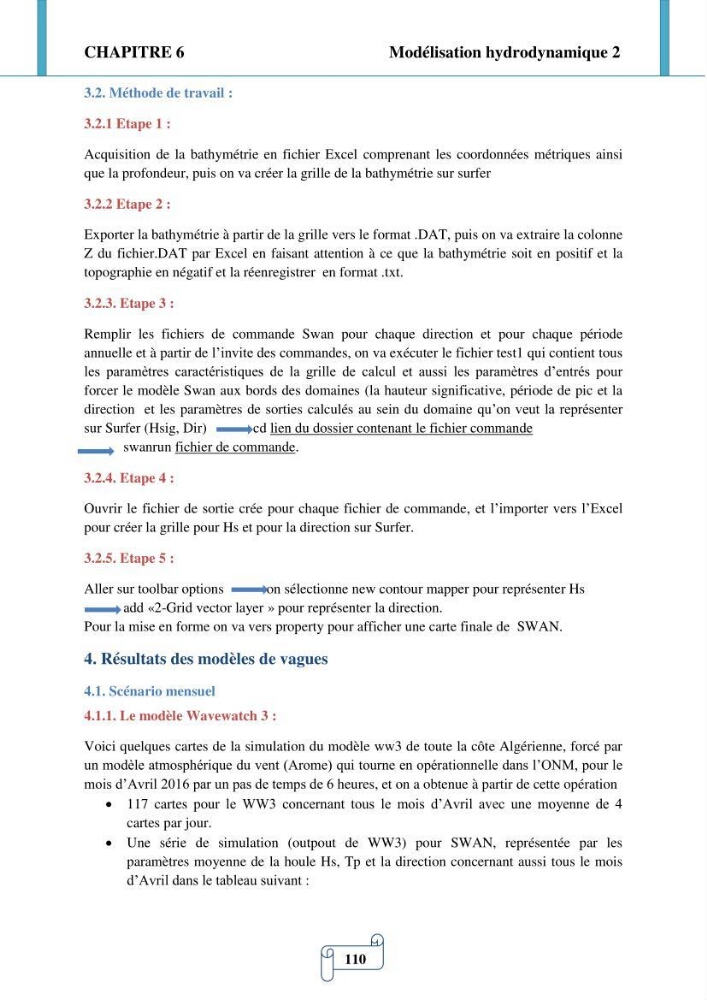

CHAPITRE 6
Modélisation hydrodynamique 2
110
3.2. Méthode de travail :
3.2.1 Etape 1 :
Acquisition de la bathymétrie en fichier Excel comprenant les coordonnées métriques ainsi
que la profondeur, puis on va créer la grille de la bathymétrie sur surfer
3.2.2 Etape 2 :
Exporter la bathymétrie à partir de la grille vers le format .DAT, puis on va extraire la colonne
Z du fichier.DAT par Excel en faisant attention à ce que la bathymétrie soit en positif et la
topographie en négatif et la réenregistrer en format .txt.
3.2.3. Etape 3 :
Remplir les fichiers de commande Swan pour chaque direction et pour chaque période
annuelle et à partir de l’invite des commandes, on va exécuter le fichier test1 qui contient tous
les paramètres caractéristiques de la grille de calcul et aussi les paramètres d’entrés pour
forcer le modèle Swan aux bords des domaines (la hauteur significative, période de pic et la
direction et les paramètres de sorties calculés au sein du domaine qu’on veut la représenter
sur Surfer (Hsig, Dir)
cd lien du dossier contenant le fichier commande
swanrun fichier de commande.
3.2.4. Etape 4 :
Ouvrir le fichier de sortie crée pour chaque fichier de commande, et l’importer vers l’Excel
pour créer la grille pour Hs et pour la direction sur Surfer.
3.2.5. Etape 5 :
Aller sur toolbar options
on sélectionne new contour mapper pour représenter Hs
add «2-Grid vector layer » pour représenter la direction.
Pour la mise en forme on va vers property pour afficher une carte finale de SWAN.
4. Résultats des modèles de vagues
4.1. Scénario mensuel
4.1.1. Le modèle Wavewatch 3 :
Voici quelques cartes de la simulation du modèle ww3 de toute la côte Algérienne, forcé par
un modèle atmosphérique du vent (Arome) qui tourne en opérationnelle dans l’ONM, pour le
mois d’Avril 2016 par un pas de temps de 6 heures, et on a obtenue à partir de cette opération
117 cartes pour le WW3 concernant tous le mois d’Avril avec une moyenne de 4
cartes par jour.
Une série de simulation (outpout de WW3) pour SWAN, représentée par les
paramètres moyenne de la houle Hs, Tp et la direction concernant aussi tous le mois
d’Avril dans le tableau suivant :
