Annexe 6
81

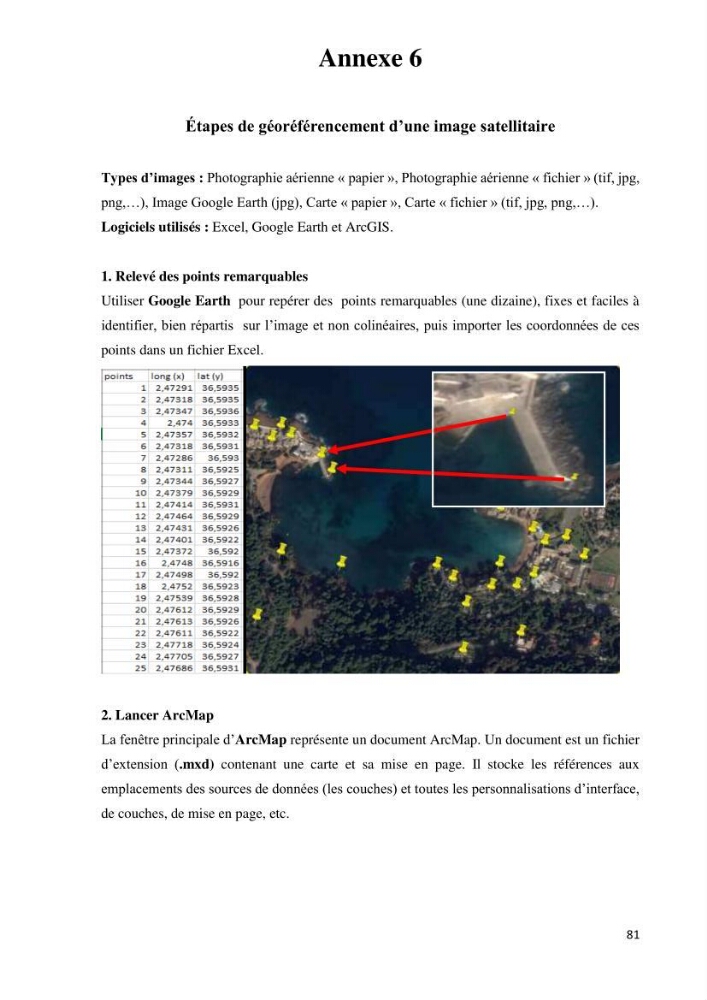

Étapes de géoréférencement d’une image satellitaire
Types d’images : Photographie aérienne « papier », Photographie aérienne « fichier » (tif, jpg,
png,…), Image Google Earth (jpg), Carte « papier », Carte « fichier » (tif, jpg, png,…).
Logiciels utilisés : Excel, Google Earth et ArcGIS.
1. Relevé des points remarquables
Utiliser Google Earth pour repérer des points remarquables (une dizaine), fixes et faciles à
identifier, bien répartis sur l’image et non colinéaires, puis importer les coordonnées de ces
points dans un fichier Excel.
2. Lancer ArcMap
La fenêtre principale d’ArcMap représente un document ArcMap. Un document est un fichier
d’extension (.mxd) contenant une carte et sa mise en page. Il stocke les références aux
emplacements des sources de données (les couches) et toutes les personnalisations d’interface,
de couches, de mise en page, etc.
81
Étapes de géoréférencement d’une image satellitaire
Types d’images : Photographie aérienne « papier », Photographie aérienne « fichier » (tif, jpg,
png,…), Image Google Earth (jpg), Carte « papier », Carte « fichier » (tif, jpg, png,…).
Logiciels utilisés : Excel, Google Earth et ArcGIS.
1. Relevé des points remarquables
Utiliser Google Earth pour repérer des points remarquables (une dizaine), fixes et faciles à
identifier, bien répartis sur l’image et non colinéaires, puis importer les coordonnées de ces
points dans un fichier Excel.
2. Lancer ArcMap
La fenêtre principale d’ArcMap représente un document ArcMap. Un document est un fichier
d’extension (.mxd) contenant une carte et sa mise en page. Il stocke les références aux
emplacements des sources de données (les couches) et toutes les personnalisations d’interface,
de couches, de mise en page, etc.
