Chapitre 2
Matériel & Méthodes
50
36°35'32'' N
2°30'27'' E
2°30'38'' E
2°30'49'' E
2°30'05'' E
2°30'16'' E
36°35'41'' N
36°35'23'' N

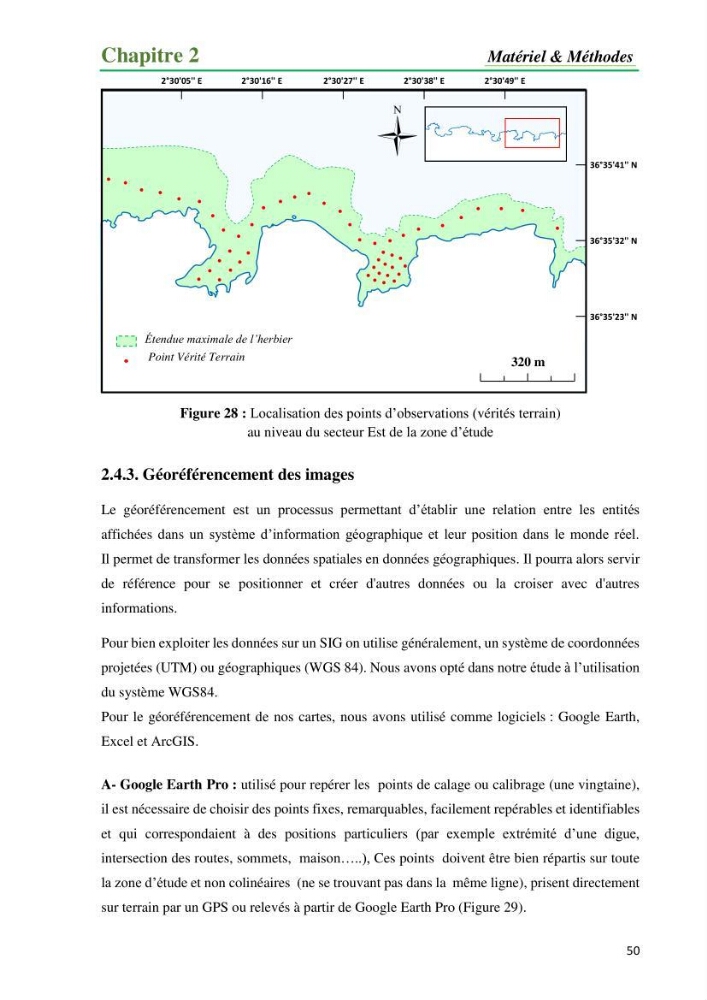

Figure 28 : Localisation des points d’observations (vérités terrain)
au niveau du secteur Est de la zone d’étude
2.4.3. Géoréférencement des images
Le géoréférencement est un processus permettant d’établir une relation entre les entités
affichées dans un système d’information géographique et leur position dans le monde réel.
Il permet de transformer les données spatiales en données géographiques. Il pourra alors servir
de référence pour se positionner et créer d'autres données ou la croiser avec d'autres
informations.
Pour bien exploiter les données sur un SIG on utilise généralement, un système de coordonnées
projetées (UTM) ou géographiques (WGS 84). Nous avons opté dans notre étude à l’utilisation
du système WGS84.
Pour le géoréférencement de nos cartes, nous avons utilisé comme logiciels : Google Earth,
Excel et ArcGIS.
A- Google Earth Pro : utilisé pour repérer les points de calage ou calibrage (une vingtaine),
il est nécessaire de choisir des points fixes, remarquables, facilement repérables et identifiables
et qui correspondaient à des positions particuliers (par exemple extrémité d’une digue,
intersection des routes, sommets, maison…..), Ces points doivent être bien répartis sur toute
la zone d’étude et non colinéaires (ne se trouvant pas dans la même ligne), prisent directement
sur terrain par un GPS ou relevés à partir de Google Earth Pro (Figure 29).
320 m
Point Vérité Terrain
Étendue maximale de l’herbier
