44

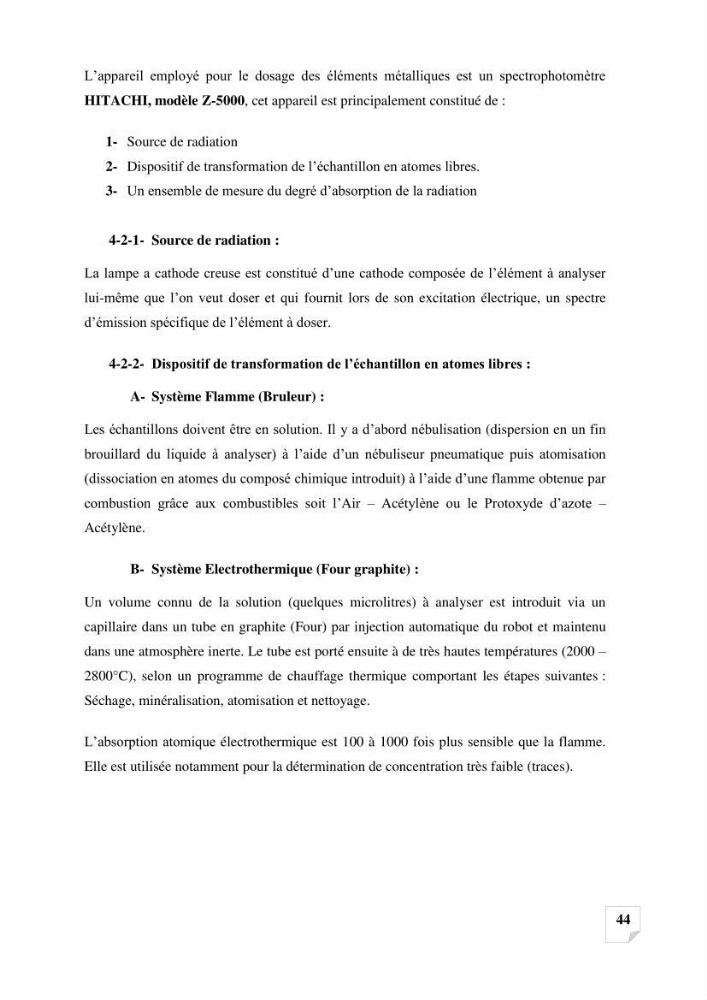

L’appareil employé pour le dosage des éléments métalliques est un spectrophotomètre
HITACHI, modèle Z-5000, cet appareil est principalement constitué de :
1- Source de radiation
2- Dispositif de transformation de l’échantillon en atomes libres.
3- Un ensemble de mesure du degré d’absorption de la radiation
4-2-1- Source de radiation :
La lampe a cathode creuse est constitué d’une cathode composée de l’élément à analyser
lui-même que l’on veut doser et qui fournit lors de son excitation électrique, un spectre
d’émission spécifique de l’élément à doser.
4-2-2- Dispositif de transformation de l’échantillon en atomes libres :
A- Système Flamme (Bruleur) :
Les échantillons doivent être en solution. Il y a d’abord nébulisation (dispersion en un fin
brouillard du liquide à analyser) à l’aide d’un nébuliseur pneumatique puis atomisation
(dissociation en atomes du composé chimique introduit) à l’aide d’une flamme obtenue par
combustion grâce aux combustibles soit l’Air – Acétylène ou le Protoxyde d’azote –
Acétylène.
B- Système Electrothermique (Four graphite) :
Un volume connu de la solution (quelques microlitres) à analyser est introduit via un
capillaire dans un tube en graphite (Four) par injection automatique du robot et maintenu
dans une atmosphère inerte. Le tube est porté ensuite à de très hautes températures (2000 –
2800°C), selon un programme de chauffage thermique comportant les étapes suivantes :
Séchage, minéralisation, atomisation et nettoyage.
L’absorption atomique électrothermique est 100 à 1000 fois plus sensible que la flamme.
Elle est utilisée notamment pour la détermination de concentration très faible (traces).
