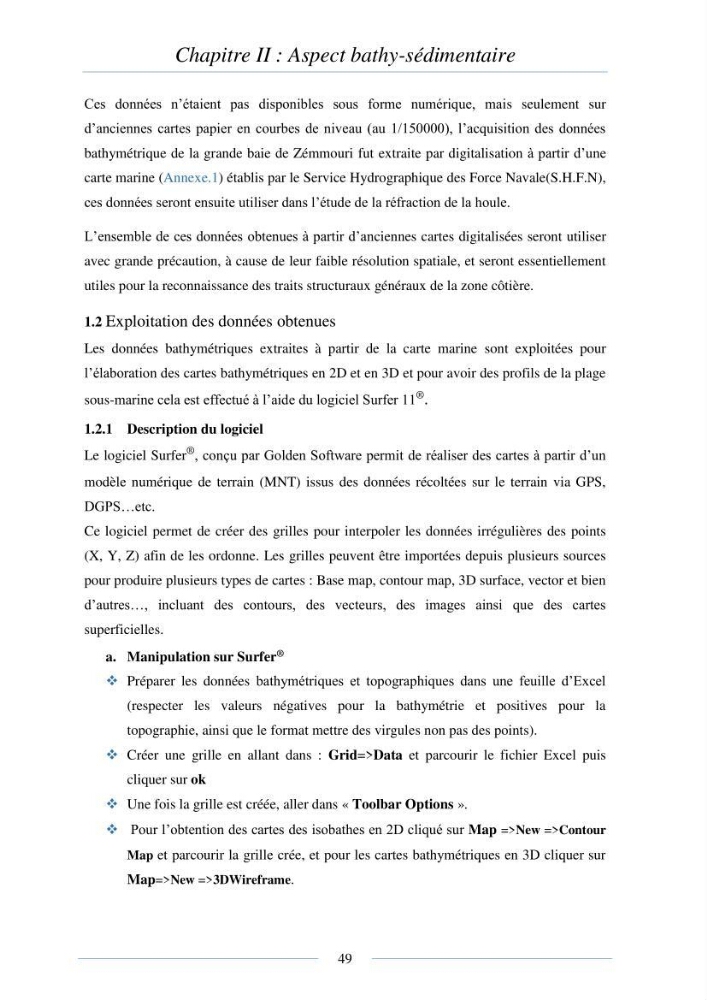

Chapitre II : Aspect bathy-sédimentaire
49
Ces données n’étaient pas disponibles sous forme numérique, mais seulement sur
d’anciennes cartes papier en courbes de niveau (au 1/150000), l’acquisition des données
bathymétrique de la grande baie de Zémmouri fut extraite par digitalisation à partir d’une
carte marine (Annexe.1) établis par le Service Hydrographique des Force Navale(S.H.F.N),
ces données seront ensuite utiliser dans l’étude de la réfraction de la houle.
L’ensemble de ces données obtenues à partir d’anciennes cartes digitalisées seront utiliser
avec grande précaution, à cause de leur faible résolution spatiale, et seront essentiellement
utiles pour la reconnaissance des traits structuraux généraux de la zone côtière.
1.2 Exploitation des données obtenues
Les données bathymétriques extraites à partir de la carte marine sont exploitées pour
l’élaboration des cartes bathymétriques en 2D et en 3D et pour avoir des profils de la plage
sous-marine cela est effectué à l’aide du logiciel Surfer 11
® .
1.2.1 Description du logiciel
Le logiciel Surfer
®
, conçu par Golden Software permit de réaliser des cartes à partir d’un
modèle numérique de terrain (MNT) issus des données récoltées sur le terrain via GPS,
DGPS…etc.
Ce logiciel permet de créer des grilles pour interpoler les données irrégulières des points
(X, Y, Z) afin de les ordonne. Les grilles peuvent être importées depuis plusieurs sources
pour produire plusieurs types de cartes : Base map, contour map, 3D surface, vector et bien
d’autres…, incluant des contours, des vecteurs, des images ainsi que des cartes
superficielles.
a. Manipulation sur Surfer ®
Préparer les données bathymétriques et topographiques dans une feuille d’Excel
(respecter les valeurs négatives pour la bathymétrie et positives pour la
topographie, ainsi que le format mettre des virgules non pas des points).
Créer une grille en allant dans : Grid=>Data et parcourir le fichier Excel puis
cliquer sur ok
Une fois la grille est créée, aller dans « Toolbar Options ».
Pour l’obtention des cartes des isobathes en 2D cliqué sur Map =>New =>Contour
Map et parcourir la grille crée, et pour les cartes bathymétriques en 3D cliquer sur
Map=>New =>3DWireframe.
