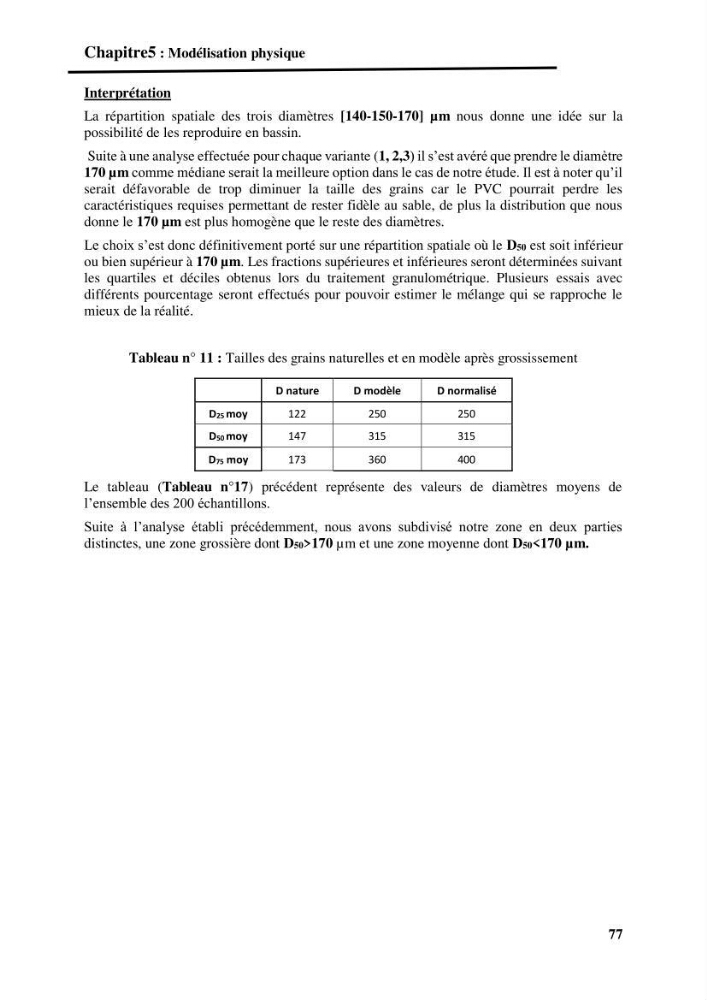

Chapitre5 : Modélisation physique
77
Interprétation
La répartition spatiale des trois diamètres [140-150-170] µm nous donne une idée sur la
possibilité de les reproduire en bassin.
Suite à une analyse effectuée pour chaque variante (1, 2,3) il s’est avéré que prendre le diamètre
170 µm comme médiane serait la meilleure option dans le cas de notre étude. Il est à noter qu’il
serait défavorable de trop diminuer la taille des grains car le PVC pourrait perdre les
caractéristiques requises permettant de rester fidèle au sable, de plus la distribution que nous
donne le 170 µm est plus homogène que le reste des diamètres.
Le choix s’est donc définitivement porté sur une répartition spatiale où le D50 est soit inférieur
ou bien supérieur à 170 µm. Les fractions supérieures et inférieures seront déterminées suivant
les quartiles et déciles obtenus lors du traitement granulométrique. Plusieurs essais avec
différents pourcentage seront effectués pour pouvoir estimer le mélange qui se rapproche le
mieux de la réalité.
Tableau n° 11 : Tailles des grains naturelles et en modèle après grossissement
D nature
D modèle
D normalisé
D25 moy
122
250
250
D50 moy
147
315
315
D75 moy
173
360
400
Le tableau (Tableau n°17) précédent représente des valeurs de diamètres moyens de
l’ensemble des 200 échantillons.
Suite à l’analyse établi précédemment, nous avons subdivisé notre zone en deux parties
distinctes, une zone grossière dont D50>170 µm et une zone moyenne dont D50<170 µm.
