II. Matériels et méthodes :
Page 24

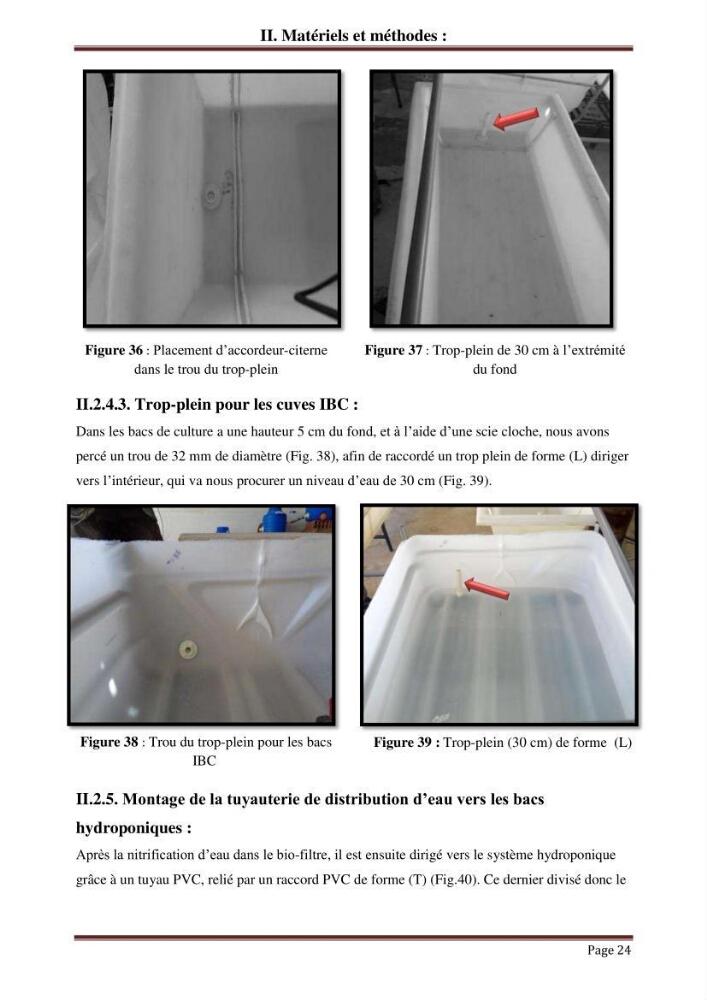

Figure 37 : Trop-plein de 30 cm à l’extrémité
du fond
Figure 36 : Placement d’accordeur-citerne
dans le trou du trop-plein
Figure 38 : Trou du trop-plein pour les bacs
IBC
Figure 39 : Trop-plein (30 cm) de forme (L)
II.2.4.3. Trop-plein pour les cuves IBC :
Dans les bacs de culture a une hauteur 5 cm du fond, et à l’aide d’une scie cloche, nous avons
percé un trou de 32 mm de diamètre (Fig. 38), afin de raccordé un trop plein de forme (L) diriger
vers l’intérieur, qui va nous procurer un niveau d’eau de 30 cm (Fig. 39).
II.2.5. Montage de la tuyauterie de distribution d’eau vers les bacs
hydroponiques :
Après la nitrification d’eau dans le bio-filtre, il est ensuite dirigé vers le système hydroponique
grâce à un tuyau PVC, relié par un raccord PVC de forme (T) (Fig.40). Ce dernier divisé donc le
