II. Matériels et méthodes :
Page 17

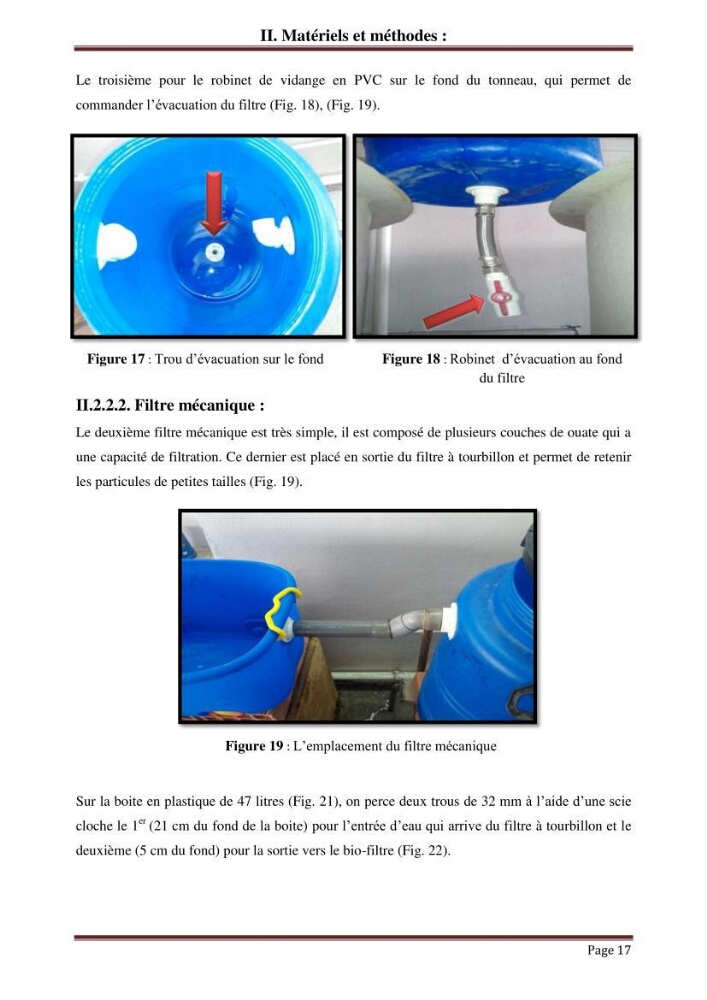

Figure 17 : Trou d’évacuation sur le fond
Figure 18 : Robinet d’évacuation au fond
du filtre
Figure 19 : L’emplacement du filtre mécanique
Le troisième pour le robinet de vidange en PVC sur le fond du tonneau, qui permet de
commander l’évacuation du filtre (Fig. 18), (Fig. 19).
II.2.2.2. Filtre mécanique :
Le deuxième filtre mécanique est très simple, il est composé de plusieurs couches de ouate qui a
une capacité de filtration. Ce dernier est placé en sortie du filtre à tourbillon et permet de retenir
les particules de petites tailles (Fig. 19).
Sur la boite en plastique de 47 litres (Fig. 21), on perce deux trous de 32 mm à l’aide d’une scie
cloche le 1
er (21 cm du fond de la boite) pour l’entrée d’eau qui arrive du filtre à tourbillon et le
deuxième (5 cm du fond) pour la sortie vers le bio-filtre (Fig. 22).
