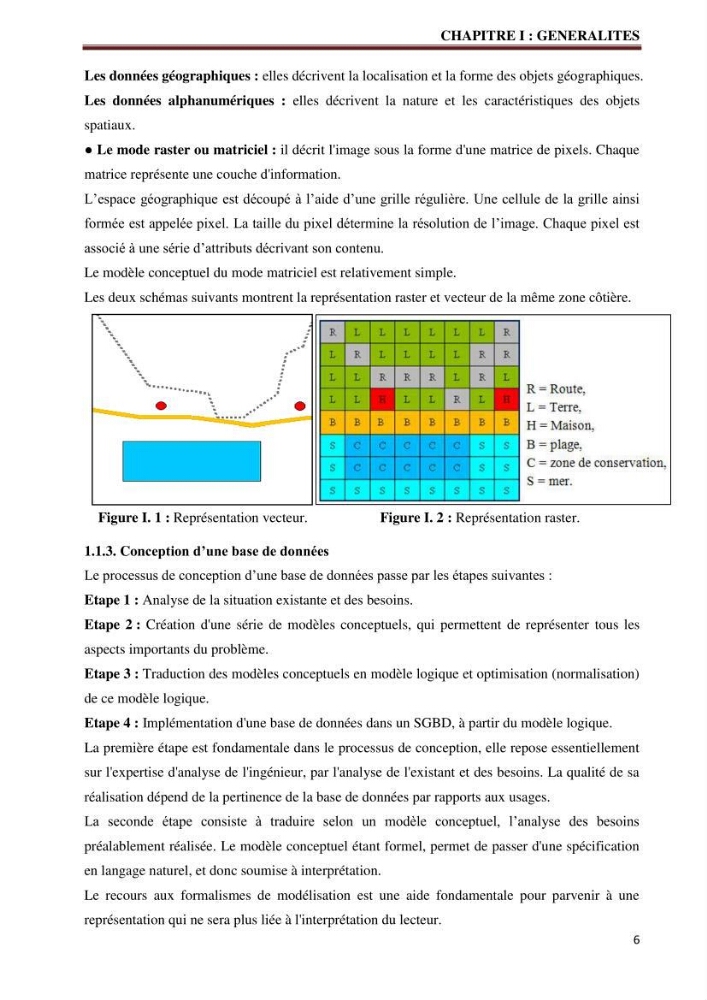

CHAPITRE I : GENERALITES
6
Les données géographiques : elles décrivent la localisation et la forme des objets géographiques.
Les données alphanumériques : elles décrivent la nature et les caractéristiques des objets
spatiaux.
● Le mode raster ou matriciel : il décrit l'image sous la forme d'une matrice de pixels. Chaque
matrice représente une couche d'information.
L’espace géographique est découpé à l’aide d’une grille régulière. Une cellule de la grille ainsi
formée est appelée pixel. La taille du pixel détermine la résolution de l’image. Chaque pixel est
associé à une série d’attributs décrivant son contenu.
Le modèle conceptuel du mode matriciel est relativement simple.
Les deux schémas suivants montrent la représentation raster et vecteur de la même zone côtière.
1.1.3. Conception d’une base de données
Le processus de conception d’une base de données passe par les étapes suivantes :
Etape 1 : Analyse de la situation existante et des besoins.
Etape 2 : Création d'une série de modèles conceptuels, qui permettent de représenter tous les
aspects importants du problème.
Etape 3 : Traduction des modèles conceptuels en modèle logique et optimisation (normalisation)
de ce modèle logique.
Etape 4 : Implémentation d'une base de données dans un SGBD, à partir du modèle logique.
La première étape est fondamentale dans le processus de conception, elle repose essentiellement
sur l'expertise d'analyse de l'ingénieur, par l'analyse de l'existant et des besoins. La qualité de sa
réalisation dépend de la pertinence de la base de données par rapports aux usages.
La seconde étape consiste à traduire selon un modèle conceptuel, l’analyse des besoins
préalablement réalisée. Le modèle conceptuel étant formel, permet de passer d'une spécification
en langage naturel, et donc soumise à interprétation.
Le recours aux formalismes de modélisation est une aide fondamentale pour parvenir à une
représentation qui ne sera plus liée à l'interprétation du lecteur.
Figure I. 2 : Représentation raster.
Figure I. 1 : Représentation vecteur.
6
Les données géographiques : elles décrivent la localisation et la forme des objets géographiques.
Les données alphanumériques : elles décrivent la nature et les caractéristiques des objets
spatiaux.
● Le mode raster ou matriciel : il décrit l'image sous la forme d'une matrice de pixels. Chaque
matrice représente une couche d'information.
L’espace géographique est découpé à l’aide d’une grille régulière. Une cellule de la grille ainsi
formée est appelée pixel. La taille du pixel détermine la résolution de l’image. Chaque pixel est
associé à une série d’attributs décrivant son contenu.
Le modèle conceptuel du mode matriciel est relativement simple.
Les deux schémas suivants montrent la représentation raster et vecteur de la même zone côtière.
1.1.3. Conception d’une base de données
Le processus de conception d’une base de données passe par les étapes suivantes :
Etape 1 : Analyse de la situation existante et des besoins.
Etape 2 : Création d'une série de modèles conceptuels, qui permettent de représenter tous les
aspects importants du problème.
Etape 3 : Traduction des modèles conceptuels en modèle logique et optimisation (normalisation)
de ce modèle logique.
Etape 4 : Implémentation d'une base de données dans un SGBD, à partir du modèle logique.
La première étape est fondamentale dans le processus de conception, elle repose essentiellement
sur l'expertise d'analyse de l'ingénieur, par l'analyse de l'existant et des besoins. La qualité de sa
réalisation dépend de la pertinence de la base de données par rapports aux usages.
La seconde étape consiste à traduire selon un modèle conceptuel, l’analyse des besoins
préalablement réalisée. Le modèle conceptuel étant formel, permet de passer d'une spécification
en langage naturel, et donc soumise à interprétation.
Le recours aux formalismes de modélisation est une aide fondamentale pour parvenir à une
représentation qui ne sera plus liée à l'interprétation du lecteur.
Figure I. 2 : Représentation raster.
Figure I. 1 : Représentation vecteur.
