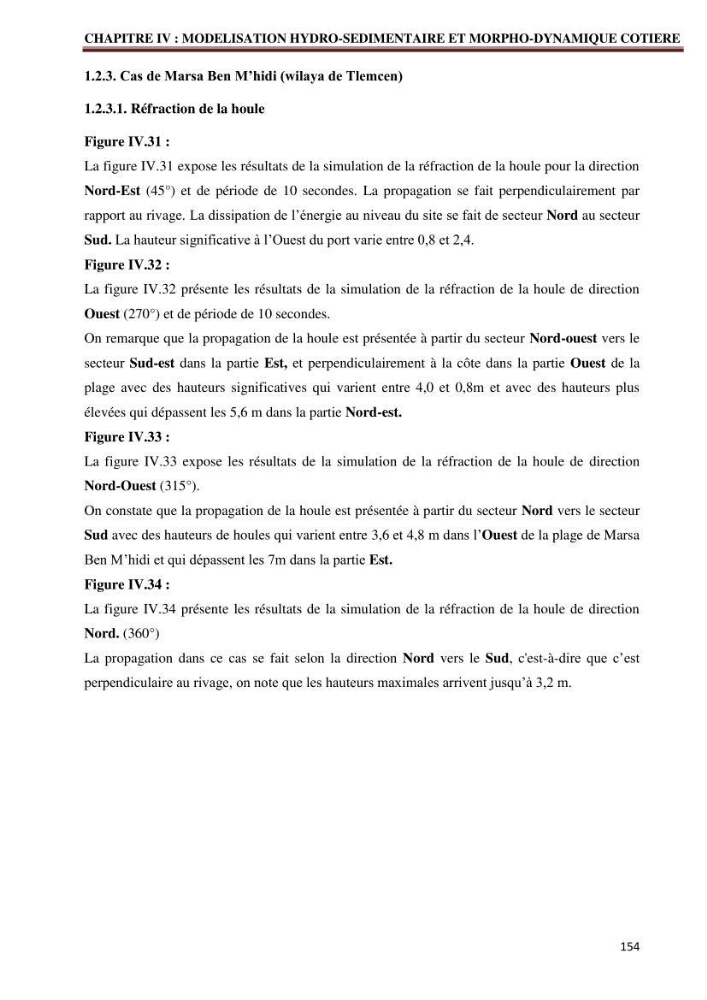

CHAPITRE IV : MODELISATION HYDRO-SEDIMENTAIRE ET MORPHO-DYNAMIQUE COTIERE
154
1.2.3. Cas de Marsa Ben M’hidi (wilaya de Tlemcen)
1.2.3.1. Réfraction de la houle
Figure IV.31 :
La figure IV.31 expose les résultats de la simulation de la réfraction de la houle pour la direction
Nord-Est (45°) et de période de 10 secondes. La propagation se fait perpendiculairement par
rapport au rivage. La dissipation de l’énergie au niveau du site se fait de secteur Nord au secteur
Sud. La hauteur significative à l’Ouest du port varie entre 0,8 et 2,4.
Figure IV.32 :
La figure IV.32 présente les résultats de la simulation de la réfraction de la houle de direction
Ouest (270°) et de période de 10 secondes.
On remarque que la propagation de la houle est présentée à partir du secteur Nord-ouest vers le
secteur Sud-est dans la partie Est, et perpendiculairement à la côte dans la partie Ouest de la
plage avec des hauteurs significatives qui varient entre 4,0 et 0,8m et avec des hauteurs plus
élevées qui dépassent les 5,6 m dans la partie Nord-est.
Figure IV.33 :
La figure IV.33 expose les résultats de la simulation de la réfraction de la houle de direction
Nord-Ouest (315°).
On constate que la propagation de la houle est présentée à partir du secteur Nord vers le secteur
Sud avec des hauteurs de houles qui varient entre 3,6 et 4,8 m dans l’Ouest de la plage de Marsa
Ben M’hidi et qui dépassent les 7m dans la partie Est.
Figure IV.34 :
La figure IV.34 présente les résultats de la simulation de la réfraction de la houle de direction
Nord. (360°)
La propagation dans ce cas se fait selon la direction Nord vers le Sud, c'est-à-dire que c’est
perpendiculaire au rivage, on note que les hauteurs maximales arrivent jusqu’à 3,2 m.
