Chapitre IV : Modélisation des courants côtiers par modèle analytique des
tendances de la taille du grain G.S.T.A
La médiane représente la taille où la courbe cumulative croise la valeur 50% en ordonnée.
Elle permet de définir la nature de sédiment (Monbet, 1972).
L’analyse granulométrique des sédiments prélevés durant cette étude dans la plage du Bois
sacré montre que la médiane varie entre 180-270µm à l’Est de la zone qui correspond au sable
fin, et 300-390µm à l’Ouest correspond au sable moyen, avec une exception au large face aux
brise-lame centre et Est où 50% de sédiment ont un diamètre entre 450-510µm.
En comparant entre les résultats Q50 de 2009, 2016 et 2017 on remarque une grande
variation de la répartition des sédiments au niveau de la plage. On remarque ainsi une forte
diminution du pourcentage maximal de Q50 après entre 2009 et 2017.
3.3. Le Diamètre moyen des sédiments

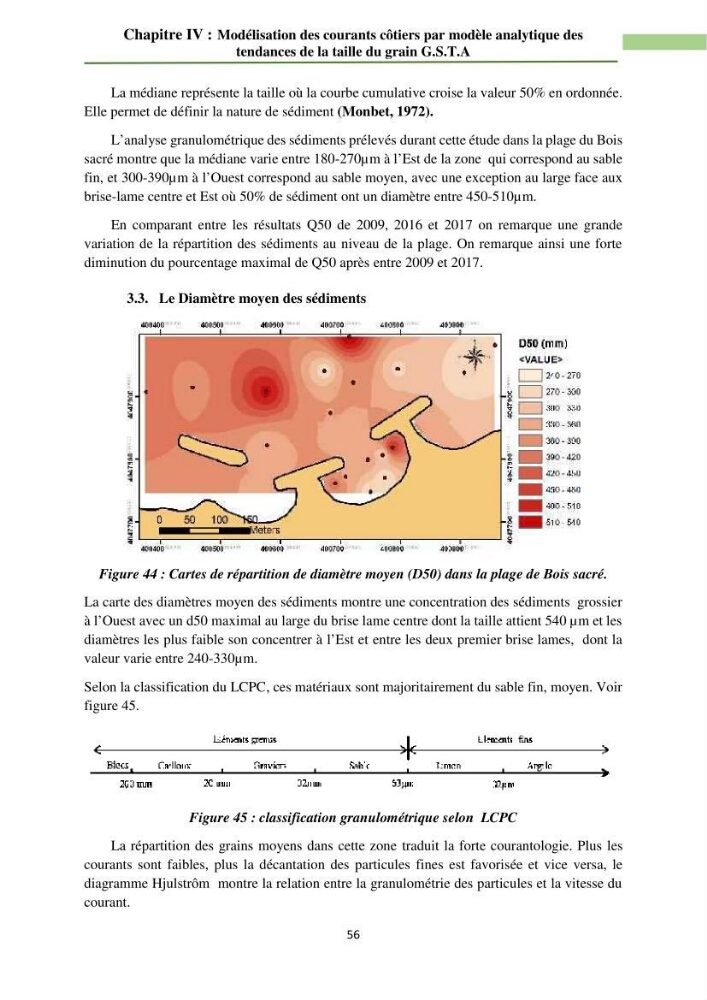

Figure 44 : Cartes de répartition de diamètre moyen (D50) dans la plage de Bois sacré.
La carte des diamètres moyen des sédiments montre une concentration des sédiments grossier
à l’Ouest avec un d50 maximal au large du brise lame centre dont la taille attient 540 µm et les
diamètres les plus faible son concentrer à l’Est et entre les deux premier brise lames, dont la
valeur varie entre 240-330µm.
Selon la classification du LCPC, ces matériaux sont majoritairement du sable fin, moyen. Voir
figure 45.
Figure 45 : classification granulométrique selon LCPC
La répartition des grains moyens dans cette zone traduit la forte courantologie. Plus les
courants sont faibles, plus la décantation des particules fines est favorisée et vice versa, le
diagramme Hjulstrôm montre la relation entre la granulométrie des particules et la vitesse du
courant.
