Chapitre V : la mesure de la vulnérabilité systémique.
64
CHAPITR E V : LA MESURE D E LA VULN ERABILITE systé mique
V.1. Représentation graphique des 3 indices
Sur la base des 3 chapitres précédents nous allons essayer de faire une représentation
graphique par le biais du graphe de l’AMOEBA regroupant les trois indices de vulnérabilité
pour classer et déterminer la vulnérabilité globale de notre zone d’étude selon ces derniers :
-Le CVIphy a une moyenne de 15,21 des cotations de tous les paramètres, donc, selon le
tableau 7 c’est la 2eme classe, alors le score qu’on va lui attribuer est 2.
- Le CVIse a une moyenne de 14,81 des cotations de tous les paramètres, donc selon le
tableau 9 c’est la 2eme classe, alors le score qu’on va lui attribuer est 2.
- Le CVIi qu’on a estimé à une vulnérabilité très élevée selon le tableau 11, alors on va lui
attribuer un score de 5.
La présentation des 3 indices se résume dans le graphe suivant.

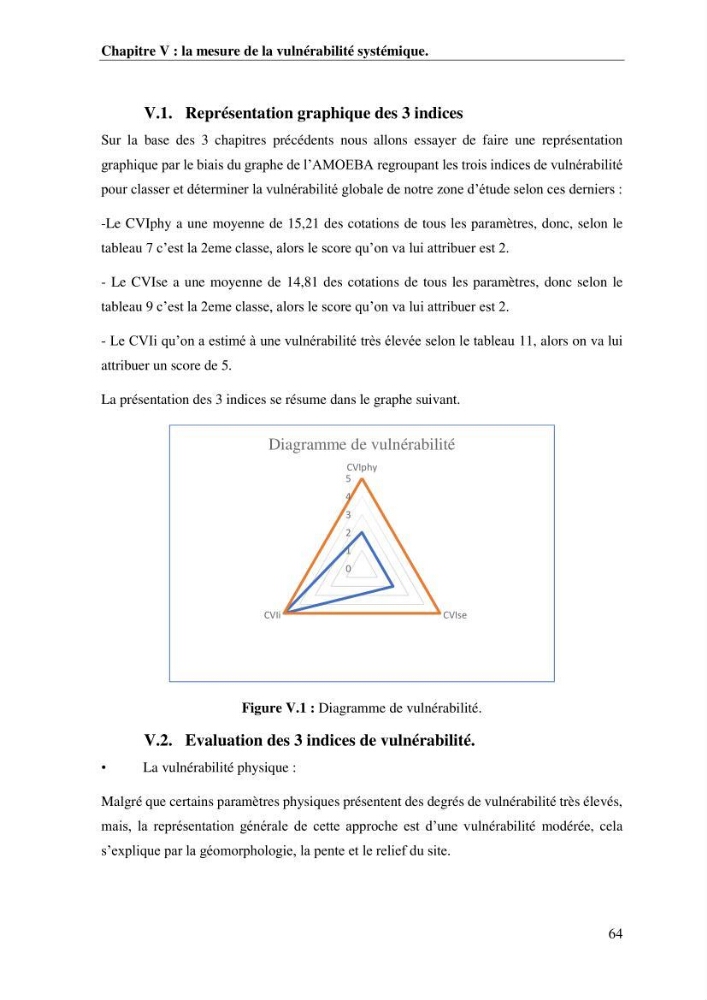

Figure V.1 : Diagramme de vulnérabilité.
V.2. Evaluation des 3 indices de vulnérabilité.
•
La vulnérabilité physique :
Malgré que certains paramètres physiques présentent des degrés de vulnérabilité très élevés,
mais, la représentation générale de cette approche est d’une vulnérabilité modérée, cela
s’explique par la géomorphologie, la pente et le relief du site.
0
1
2
3
4
5
CVIphy
CVIse
CVIi
Diagramme de vulnérabilité
